Modscan32软件使用详解
手动连接

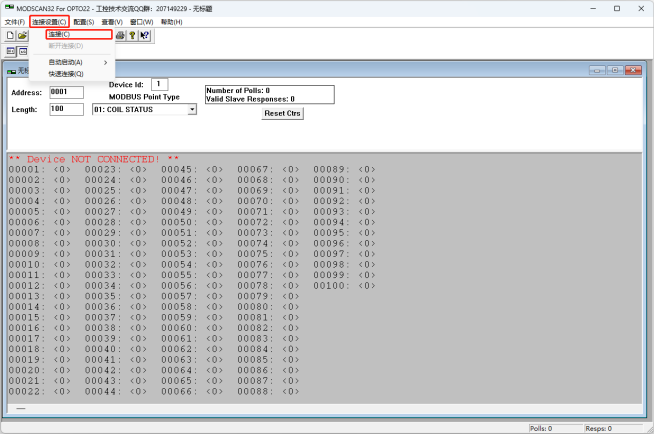

点击菜单栏”连接设置(Connection)”->”连接(Connect)”，弹出连接配置窗口。
在”使用的连接”那里选择:
Remote modbusTCP Server
Remote TELNET Server
Direct Connection to COM1
Direct Connection to COM2
…….
Direct Connection to COM32
备注: “Direct Connection to COMXX”(XX是需要更改为实际端口地址)
l名词解释
Remote modbusTCP Server解释
Modbus TCP是一种基于TCP/IP网络的Modbus 协议的变体，它使用以太网连接来实现与远程设备的通信。通过Remote Modbus TCP Server功能，Modscan32可以作为Modbus TC主机连接到远程的Modbus TCP从机设备。
Remote TELNET Server解释
Remote TELNET Server(远程TELNET服务器)是Modscan32中的一项功能，它允许通过Telnet 协议在网络上与Modbus 从机设备进行通信。Telnet是一种网络协议，可以通过网络连接远程访问计算机或设备。
Direct Connection to XX解释
通过串口通讯进行连接，需要设置相关的参数，如串口号、波特率、数据位数等
通过串口连接

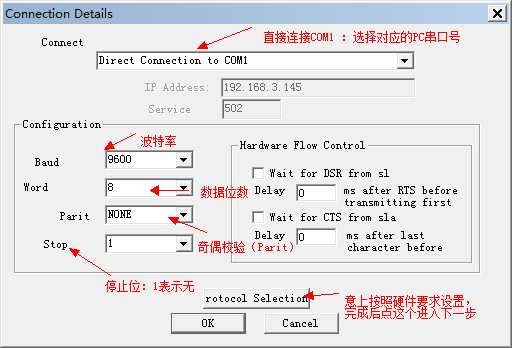

在配置窗口中配置好端口号、波特率、数据位、校验位、停止位，一般是9600波特率(9600 Baud)，8个数据位(8Data bits)，无校验位(None Parity)，1个停止位(1 Stop Bit)。当然这个是要根据实际通信的从机设备进行匹配设置。
第一步:单击菜单栏的Connenction —”connect”出现

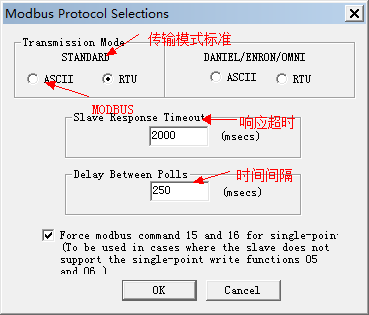

第二步:单击Rotocol Selection进入下一步
第三步:通讯参数设定:进行下面的设置操作.单击后出现的界面填写如下图所示的数据
- Modbus的类型选择:
在Modbus Point Type就是要读取的寄存器区:
01:线圈状态(O1:COIL STATUS)-(可读可写)线圈状态是指Modbus从机的输出线圈的状态，可以是开(1）或闭(0)。用于控制和监测设备的开关状态。
02:输入状态(02: INPUTSTATUS)- (只读)输入状态是指Modbus从机的输入线圈的状态，可以是开（1）或闭(0）。用于监测外部设备或传感器的状态。
03:保持寄存器(03:HOLDING REGISTER)-(可读可写)保持寄存器是用于存储和读取数据的Modbus寄存器类型。可以用于存储和配置参数、控制设备操作等。
04:输入寄存器(04: INPUT REGISTER)- (只读)输入寄存器是用于存储只读数据的Modbus寄存器类型。可以用于存储传感器数据、设备状态等信息。
按照硬件产品说明书指导选择哪—种类型。
- PC显示数据设置:
点击菜单栏“配置(Setup)”->“显示选项(Display Options)”，弹出显示格式窗口。
从左到右对应看:二进制、八进制、十六进制
二进制(Binary)-以二进制形式表示的数据格式。范围:0或1。
十进制(Decimal)-以十进制形式表示的数据格式。范围:-32768到32767(16位有符号数)或0到65535(16位无符号数)﹔-2147483648到2147483647(32位有符号数)或0到4294967295(32位无符号数)。
十六进制(Hex)-以十六进制形式表示的数据格式。范围:-8000到7FFF(16位有符号数)）或0到FFFF(16位无符号数);-80000000 到7FFFFFFF (32位有符号数)或0到 FFFFFFFF (32位无符号数)。
长整型(Long Integer)-表示带符号的长整数数据格式。范围:-2147483648到2147483647。
长整型(交换)(Long (Swapped)-字节顺序颠倒的长整型数据格式。范围:-2147483648到2147483647。
浮点数(Floating Point)-表示带有小数的数值的数据格式。范围:根据浮点数位数不同而有所变化。
浮点数(交换) (Float (Swapped)-字节顺序颠倒的浮点数数据格式。范围:根据浮点数位数不同而有所变化。
64位浮点数(64-Bit Floats)-表示双精度浮点数的数据格式，具有更高的精度。范围:根据浮点数位数不同而有所变化。
64位交换(64-Bit Swapped)-字节顺序颠倒的64位数据格式。范围:根据数据类型不同而有所变化。
4.其它功能菜单项:
从左到右对应看:新建、打开、保存、连接、断开、数据定义等。
所有参数设置完成后单击OK，如果对应串口有数据输入，就能获取数据。
备注:
采用Modbus/485信号接入要求如下:
1. Server通讯的参数为9600，8，1，无效验(可调整，但是目前企业通讯模式参数一致)
2. Server 的485地址是1
3．采集点对应Modbus RTU地址为4001开始，数据类型为RINT。
4．提供的MOdbus RTU Server必须是国际标准版协议，使用Modscan调试软件能够测试通过。

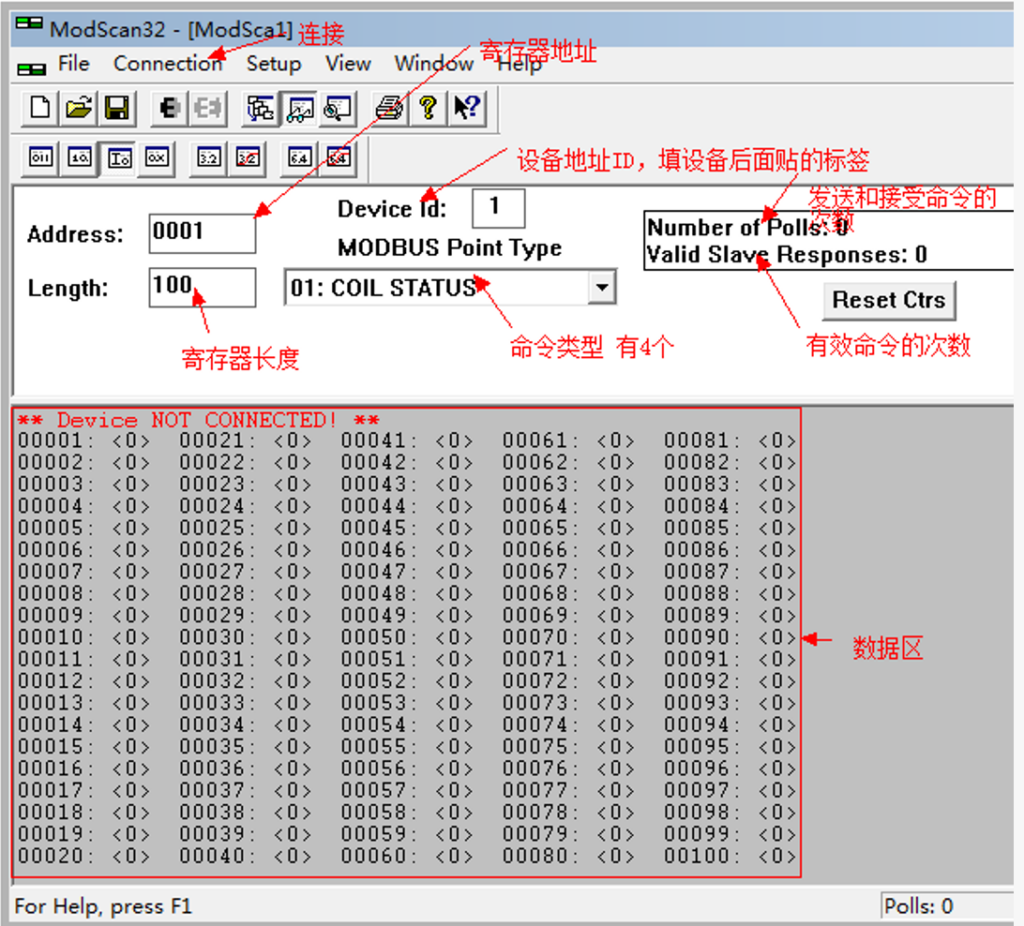

地址(Address)- Modbus从机的地址范围1-255。
长度(Length)-用于指定要读取或写入的数据的长度或数量。可以是字节、位或寄存器的数量，取决于所使用的功能码和数据类型。
设备ID(Device ld) -设备ID是用于标识Modbus网络中不同设备的唯一标识符。每个Modbus设备都有一个唯一的设备ID。
MODBVS点类型(MODBVS point Type)-MODBVS点类型是指在Modscan32中用于选择不同的Modbus数据类型和寄存器类型的选项。
显示(Display) -Modscan32中用于选择数据显示格式的选项。
显示数据(Show Data)-显示数据选项用于在Modscan32中显示读取到的Modbus数据。
显示通信(Show Traffic)-显示通信选项用于在Modscan32中显示Modbus通信的传输数据。
窗口状态显示
Number of Polls:表示当前已发送的指令数量
Valid Slave Responses:表示目标从机回复的指令数量
红色字样表示当前故障状态，详见以下故障说明。
** Device NOT CONNECTED! **:表示当前未连接。
** Data Uninitialized **:表示当前窗口未进行配置。
** MODBUS Message TIME-OUT **:表示发送指令后从设备超时未响应。
而从机设备不回复，可能性有很多，比如:
1、连接配置错误，主机的波特率、Slave ID等信息跟从机设备对应不上，从机就不会回。
2、线路异常，电脑跟从机设备之前的通信线存在异常，也是无法正常收到回复。
3、从机设备解析异常不回复，这个具体可以查看Modbus协议详解。
** Checksum Error in Response Message **:响应的数据校验错误。
** MODBUS Exception Response from Slave Device **:地址异常，一般是当访问的从机设备不存在要读取的寄存器/线圈地址时，会返回不存在此地址的02异常码，软件接收到此指令时就会报出这个错误。
