西门子 SIRIUS 低压控制元件完整选型手册

覆盖交流接触器、热过载继电器、电子电机保护器、电动机断路器、中间继电器、按钮指示灯六大核心工控控制柜常用元件，分国产经济型 3MT8/3RU7/3MH8、进口标准 3RT2/3RU2/3RH2两大产品线，模块化卡扣拼接，配套 S7-200SMART/1200/1500、G120/V20 变频器成套电机启动回路。

一、交流接触器（3MT8 国产、3RT2 进口主力，替代老款 3TF）

1、系列定位区分

1. 3MT8（国产 SMART 经济型，OEM 批量首选） 尺寸 S00/S0/S2/S3/S6/S10/S12，电流 6A~400A AC-3，线圈 AC24/110/220/380V、DC24V；直插 3RU7 热继，无需接线，价格更低，CCC 认证，国内设备标配西门子官方…。
2. 3RT2（进口 SIRIUS 标准款，高端 / 出口设备） 全规格 AC/DC 宽电压线圈，抗冲击、机械寿命更高，支持机械互锁、浪涌抑制附件，UL/CE/CCC 全认证，适配出口欧美、频繁启停重载设备。

2、核心选型参数（电机负载 AC-3 标准）

• 使用类别：AC-3（风机 / 水泵 / 普通异步电机，90% 工况）；AC-4（点动、频繁正反转、冲压设备，电流放大一档）
• 尺寸分级（同尺寸才能直插热继）： S00 (6~9A)、S0 (12~25A)、S2 (32~38A)、S3 (40~90A)、S6 (115~170A)、S10 (200~250A)、S12 (300~400A)
• 辅助触点：本体自带 1NO+1NC，可前装 / 侧装附加触点（最多 4 常开 4 常闭）
• 线圈电压选型：控制柜标准 DC24V（PLC 输出直接驱动）；无直流电源选 AC220V

3、配套附件

机械互锁（正反转回路必备）、浪涌抑制器、辅助触点模块、延时头、柜门锁扣盖板

选型规则

普通风机水泵、批量 OEM → 3MT8；频繁点动、出口设备、起重冲击负载 → 3RT2

二、热过载继电器（双金属片过载保护：3RU7 国产、3RU2 进口）

1、系列匹配规则

同接触器机身尺寸一对一卡扣插接，无需二次接线：

3MT8 接触器 → 3RU7 热继；3RT2 接触器 → 3RU2 热继

3RU热继+接触器组合

2、核心功能

• 电流调节范围：0.11A~100A 全覆盖，旋钮连续可调
• 保护：过载、断相、三相不平衡，Class10 标准脱扣（电机通用）
• 触点：1NO（故障报警）+1NC（切断接触器线圈）
• 复位模式：自动复位（风机水泵）/ 手动复位（机床冲压安全规范强制）

适用场景

普通风机、水泵、输送电机，平稳连续运行负载；成本低于电子保护器，工控标配。

避坑：频繁冲击、永磁同步电机、需要电流上传 PLC，改用 3RB 电子保护器。

三、电子式电机保护器（3RB2/3RB3，高端智能保护）

定位：替代传统热继，高精度、可通讯、多功能电机保护，搭配 3RT2 进口接触器

1. 保护功能（远超热继） 过载、断相、三相不平衡、接地漏电、欠载空转、相序错误、电机温度 PT100 接入；脱扣等级 Class5/10/20 可调。
2. 通讯能力：带 Modbus-RTU，电流、故障代码上传触摸屏 / PLC，远程监控电机状态。
3. 电流范围：0.1A~630A，大小电机全覆盖。

适用场景

挤出机、搅拌机、起重、永磁同步电机、锂电设备、需要数据追溯的高端产线。

四、电动机保护断路器（3MV8 国产、3RV2 进口，一体式电机启动短路 + 过载保护）

一体式断路器，短路分断 + 过载保护二合一，单台替代 “空开 + 热继”，导轨独立安装，无需接触器拼接。

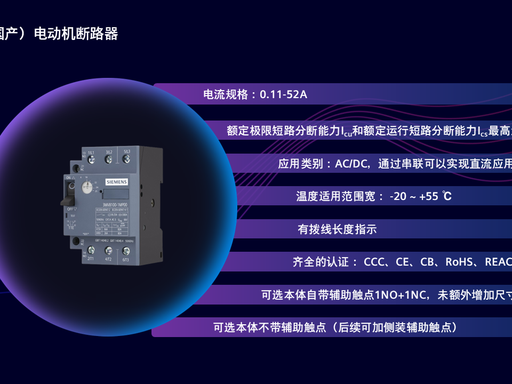

3MV8电机断路器

1、3MV8 国产 SMART（0.11~52A）

经济型，分断 10kA，旋钮调额定电流，本体自带 1NO+1NC 故障辅助触点，小型单机风机水泵节省柜体空间西门子官方…。

2、3RV2 进口标准款（0.1~115A）

高分断，可加装延时、接地保护附件，支持馈电系统串联组合，适合机床、多电机集中控制柜。

选型区分

单台小型电机、简化回路 → 3MV8/3RV2；需要远程分合闸、大功率电机搭配接触器方案 → 接触器 + 热继 / 3RB 电子保护器。

五、中间继电器（控制回路信号隔离、放大触点）

两大产品线：国产 3MH8、进口 3RH2，导轨卡扣安装，PLC 输出扩展专用。

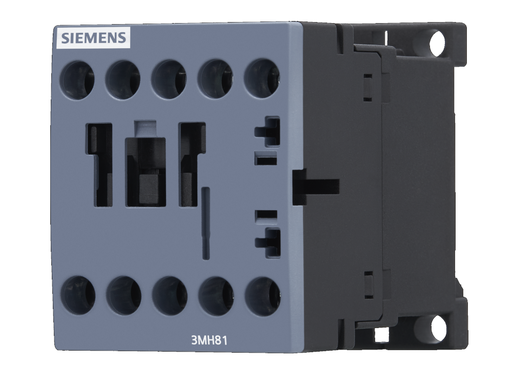

3MH8国产中间继电器

1、3MH8 国产经济型（S00 尺寸）

触点组合：4NO / 2NO+2NC / 3NO+1NC；AC-15 6A 触点容量；线圈 DC24V/AC220V；适配 PLC、传感器小信号隔离，批量 OEM 控制柜首选西门子官方…。

2、3RH2 进口标准中间继电器

多触点规格（4 开 4 闭、6 开 2 闭），触点容量 10A，带浪涌抑制底座，适合高频切换、多信号分路、出口设备。

选型要点

1. PLC 晶体管输出（DC24V）优先 DC24V 线圈中间继，避免交流线圈干扰；
2. 电磁阀、指示灯多路并联，必须用中间继电器放大触点容量；
3. 强干扰控制柜搭配带浪涌底座型号，防止 PLC 误触发。

六、SIRIUS ACT 按钮、指示灯、急停开关（3SU 系列）

面板安装 22mm 标准开孔，模块化触点，金属 / 塑料两种头部，IP65 前面板，控制柜操作面板标配。

1、产品细分

1. 指示灯：红 / 绿 / 黄 / 蓝 / 白，AC220V/DC24V，单层 / 双层灯；电源指示、运行、故障报警。
2. 平头自复按钮：启动（绿）、停止（红），1NO/1NC/1NO+1NC 触点模块自由搭配。
3. 蘑菇头急停按钮：强制分断 1NC 安全触点，旋转复位，机床、冲压设备强制安全配件，满足 PLd/SIL2。
4. 选择开关 / 钥匙开关：手动 / 自动切换、权限钥匙操作，设备模式切换。
5. 双层组合按钮：启停一体，节省面板开孔空间。

选型规范

• 普通单机塑料经济型；出口 / 机床高端选金属防撞击头部；
• 安全规范：急停必须单独 1NC 强制断开触点，不可共用辅助触点；
• 电压匹配：控制柜控制回路 DC24V 统一选 DC24V 灯头，减少电源种类。

七、成套电机启动回路选型组合方案

方案 1：低成本风机水泵（国产经济型全套）

3MT8 交流接触器 + 3RU7 双金属热继

方案 2：小型单机极简回路（省空间）

3MV8 电机保护断路器（单独短路 + 过载保护）

方案 3：高端多轴 / 挤出 / 永磁电机（可通讯监测）

3RT2 进口接触器 + 3RB3 电子式电机保护器

方案 4：出口欧美机床设备（安全合规）

3RT2 接触器 + 3RU2 进口热继 + 3SU 金属急停按钮

方案 5：PLC 信号扩展回路

PLC DC24V 输出 → 3MH8 中间继电器 → 驱动接触器线圈 / 指示灯

八、选型避坑核心要点

1. 接触器与热继必须同尺寸机身，不同尺寸无法直插，需独立布线；
2. AC-4 频繁点动负载（冲压、机械手），接触器电流必须放大一档选型；
3. 变频器输出侧电机保护不能仅靠热继，优先 3RB 电子保护器检测接地漏电；
4. 急停按钮必须选用强制断开型 1NC 触点，普通自复触点不满足机械安全规范；
5. PLC 晶体管输出直接驱动交流接触器易烧毁，中间继电器必须加装隔离；
6. 3MV8 电机断路器仅适合单台小功率电机，大功率多电机馈电回路推荐接触器 + 热继方案；
7. 海拔＞1000m、高温密闭柜体，接触器、热继全部降容一档使用。
