西门子 SENTRON 低压配电全系列产品完整选型手册

西门子低压配电完整覆盖终端微型配电、塑壳断路器、框架万能断路器、电机控制元件、浪涌 / 熔断器、配电箱母线系统、智能配电辅材七大板块，工控控制柜、厂房动力、建筑楼宇、数据中心全场景通用，全系列符合 IEC60947、CCC、CE 认证，可与 S7-200SMART/1200/1500 PLC 组网通讯，实现电能监测、远程分合闸、故障上传。

一、终端微型配电（5SY 微型空开、5SU 漏电、5SD7 浪涌，模数化 35mm 导轨）

1. 5SY6 / 5SY7 小型断路器 MCB（照明、控制回路保护）

型号分层

5SY6 经济型：分断 4.5kA，B/C/D 特性，0.3~63A，1P/1P+N/2P/3P/4P，楼宇、普通工控控制柜信号回路；
5SY7 工业加强型：分断 6/10kA，抗短路能力更强，设备动力支路、多电机控制柜、高短路电流场合；

脱扣曲线选型

B 曲线：电子仪表、PLC、传感器弱电回路（冲击电流小）；
C 曲线：风机、水泵、照明、电磁阀（工控 90% 通用）；
D 曲线：变压器、小型电机、变频器输入侧（启动冲击大）。

5SY微型空开系列

2. 5SU 剩余电流漏电保护断路器 RCBO（一体式漏保空开）

分两大子系列，核心区分电磁式 / 电子式、分断能力、漏电类型 AC/A：

5SU1 电磁式 RCBO（高端工业 / 出口） 10kA 高分断，电磁脱扣不受电压跌落影响，A 型漏电（兼容交流 + 脉动直流，适配变频器、伺服回路），30mA 标准人身保护，适合出口设备、伺服动力支路；
5SU9 电子式经济型 RCBO 6kA 分断，AC 型（仅交流漏电），价格更低，楼宇照明、普通风机单机；
5SV9 紧凑型 18mm 窄款：1P+N 单模位，狭小配电箱密集布线。

3. 配套终端配电辅材

5SM 漏电保护附件：拼装式漏保模块，搭配 5SY 空开自由组合；
5SD74 电涌保护器 SPD：II 类防雷，单相 / 三相四线，机房、户外设备防雷，防护雷电、操作过电压；
5TE 隔离开关、5TL 负荷开关：检修总隔离，无保护仅分断；
5TE6 辅助触点、分励 / 欠压脱扣：远程 PLC 分闸、故障信号上传。

二、塑壳断路器 MCCB（3VC/3VM/3VA/3VT/3VL 五大系列，16~1600A）

系列定位从低到高：3VC＜3VM＜3VT＜3VA＜3VL

1. 3VC 超经济型塑壳（16~100A）

超薄窄机身，仅固定安装，无复杂附件，分断低，小型配电箱分支回路、简易风机水泵单机，预算最低。

2. 3VM 通用经济型（16~250A）

国产主力 OEM 机型，热磁脱扣，标准固定安装，可选分励 / 辅助，包装、木工设备控制柜总开关。

3. 3VT 标准通用塑壳（16~1600A，建筑 / 工业通用）

热磁 / 电子脱扣可选，固定式 / 插入式，完善附件，分断 36/50kA，厂房动力柜、楼宇总配，性价比均衡；

区分老款 3VT、新款 3VT1-5，电子脱扣支持三段保护、电流测量。

4. 3VA 高端模块化塑壳（16~1600A，工控主力爆款）

可插拔 / 抽屉式、丰富通讯模块（Modbus/Profinet），电子式 ETU 脱扣器，四段保护（长延时 / 短延时 / 瞬时 / 接地故障），可测电压电流功率谐波，锂电、机床、多轴设备主回路，支持远程通讯接入 PLC 上位。

3VA塑壳断路器

5. 3VL 旗舰高性能塑壳（100~1600A，进口高端）

最高分断 100kA，UL 国际认证，原生 Profibus/Modbus，全闭环选择性保护，数据中心、汽车整线、大型化工设备，出口欧美设备首选。

选型快速判断

小电流简易分支、空间极小 → 3VC；
普通单机动力总开、预算均衡 → 3VM/3VT；
需要电能监测、远程分合闸、多段保护、抽屉式检修 → 3VA；
高短路、出口设备、大型工业整线 → 3VL。

三、框架万能断路器 ACB（3WL / 3WT，630~6300A，配电室总进线）

1. 3WT 经济型框架（630~4000A）

固定式 / 抽出式，电子脱扣，基础电能计量，Modbus 通讯，中小型厂房、商业综合体低压总进线。

2. 3WL 高端智能框架（1600~6300A，数据中心 / 电厂旗舰）

抽出式标配摇进机构，双电源自动切换、电弧光保护、谐波监测、Profibus / 以太网通讯，支持上位 SCADA 系统，数据中心、电厂、大型制造车间主母联开关；

保护功能：长延时、短延时、瞬时、接地、漏电、断相、逆功率全功能。

3WL框架断路器

选型区分

中小型厂房、预算有限选 3WT；数据中心、大型工厂、需要高级智能监测选 3WL。

四、电机控制元件 SIRIUS 天狼星（接触器、热继、软启动、电机保护器）

1. 3RT7 交流接触器（6~95A，新一代经济型）

替代老款 3RT10，模块化卡扣式，线圈 AC24/110/220/380V，适配风机、水泵、变频器前端、电磁阀回路；配套 3RU7 热继直接插接，无需中间接线。

3RT接触器+3RU热继组合

2. 3RT10 高端工业接触器（6~400A）

重载、频繁启停、冲击负载（搅拌机、起重），机械寿命更高，可选辅助触点、机械互锁（3RA2 正反转接触器总成）。

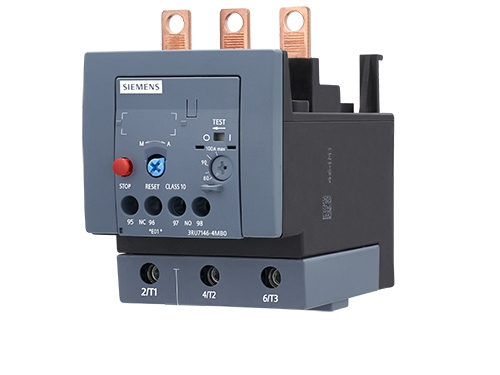

3. 3RU7 双金属热过载继电器（0.11~100A，标配）

插接 3RT7 接触器，过载、断相、相不平衡保护，Class10 标准脱扣，风机水泵通用；

4. 3RB 电子式电子过载继电器（0.1~630A）

高精度电流检测，可通讯上传电流至 PLC，重载频繁启动电机、永磁同步电机专用；

5. 3RW 软启动器（三相电机降压启动）

3RW30 小型、3RW40 通用、3RW50 大功率，限制启动冲击电流，水泵、空压机、大型风机，减少电网压降。

五、熔断器与隔离开关（短路后备保护、检修隔离）

3NA/3NE 刀型熔断器：NH00/NH1/NH2/NH3，控制柜进线短路后备保护，高分断；
3LC 负荷隔离开关：不带保护，仅检修断电隔离，柜门联锁，安全规范强制配置；
3NC 熔断器隔离开关一体，分支回路一体化保护隔离。

六、配电箱、母线槽成套系统

1. ALPHA 模数化配电箱（SIMBOX 家用 / 小型工控、ALPHA 工业控制柜）

SIMBOX 63/PC 暗装明装箱，8~48 位 IP30；ALPHA 8HP 防腐塑料箱，粉尘 / 潮湿恶劣工况；

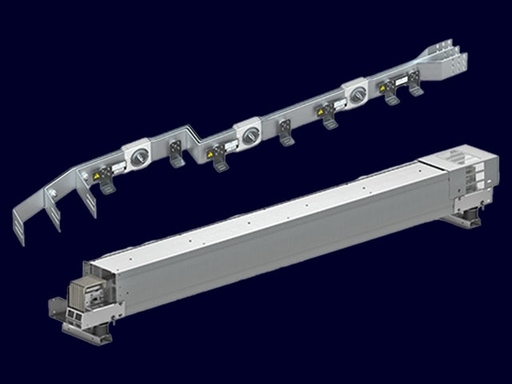

2. SIVACON 8PS 密集型母线槽（400~8600A）

厂房车间、数据中心楼层供电，替代电缆，载流量大、散热好，分 LD/LDM/LI/LR 多系列，户外 / 室内 / 光伏专用。

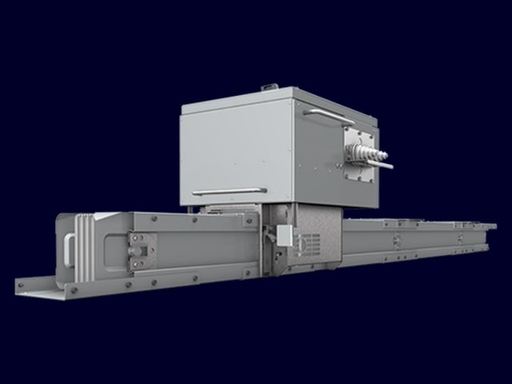

SIVACON母线槽

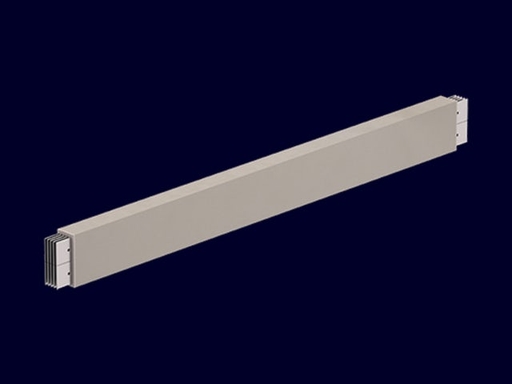

LR系列母线槽

3. SIBOARD 小型动力箱、8PT 授权低压成套柜

整机成套配电系统，可集成断路器、PLC、仪表、通讯模块一体化。

七、智能配电辅材与物联网配件

多功能电力仪表：测量 V/A/P/kWh/ 谐波，RS485 Modbus 上传触摸屏 / PLC；
断路器通讯模块：3VA/3VL/3WL 配套 COM20 通讯卡，远程读取电流、故障、远程分合闸；
电弧光保护装置：配电柜母线短路电弧防护，防止起火爆炸；
4G 工业 DTU：对接西门子配电云，远程监控配电柜能耗、故障报警。

八、分层快速选型对照表

表格

应用场景	推荐系列	核心理由
PLC / 传感器弱电、照明回路	5SY6 C 型微型空开	4.5kA 分断，性价比高
伺服 / 变频器动力回路漏保	5SU1 A 型电磁漏保	抗直流脉动漏电，出口合规
小型单机控制柜总开关（≤250A）	3VM/3VT 塑壳	热磁保护，配套分励远程脱扣
锂电 / 机床多轴设备主开关（需通讯监测）	3VA 塑壳	电子式脱扣，Modbus 通讯，抽屉式检修
厂房配电室总进线 630~4000A	3WT 框架	基础智能计量，抽出式维护
数据中心 / 大型工厂主母联	3WL 智能框架	电弧光、谐波监测、以太网通讯
风机水泵电机启停控制	3RT7 接触器 + 3RU7 热继	模块化插接，成本低，断相保护
大型风机 / 空压机降压启动	3RW40 软启动	抑制启动冲击电流，保护电网
户外、车间楼层长距离供电	SIVACON 8PS 母线槽	大载流量，布线简洁，散热优

九、选型避坑核心要点

伺服、变频器回路漏电必须选A 型漏保（5SU1），AC 型 5SU9 无法识别直流脉动漏电，频繁误跳；
需要 PLC 远程读取电流、远程分合闸，禁止选用 3VM/3VT 经济型，必须 3VA/3VL 带通讯模块；
框架断路器 3WT 无高级电弧光、谐波分析，大型数据中心不能替代 3WL；
电机频繁冲击负载（搅拌机、起重），热继优先 3RB 电子式，3RU 双金属精度不足易误动作；
出口欧美设备塑壳优先 3VL，具备 UL 国际认证，3VA 国内 CCC 认证无 UL；
控制柜检修回路必须配套 3LC 隔离开关，满足机械安全柜门联锁规范；
多台大功率变频器前端，需在微型空开后端加装 5SD7 浪涌保护器，抑制高频过电压。
