英威腾触摸屏 + 工业物联网全套选型手册
整体方案分为四大板块：1. 标准触摸屏（无内置物联网）；2. 原生物联网触屏（VS-Q-G/VI-Q-G 内置 4G/WiFi）；3. 独立工业物联网网关（TBox/ICA417/TCU1200）；4. IWoCloud 英威腾工业云平台配套功能。
所有产品统一对接IWoCloud（原 AnyAccess）工业云，支持远程程序透传、手机 APP 监控、微信 / 短信报警、云组态、产量数据分析、远程 OTA 升级INVT英…。

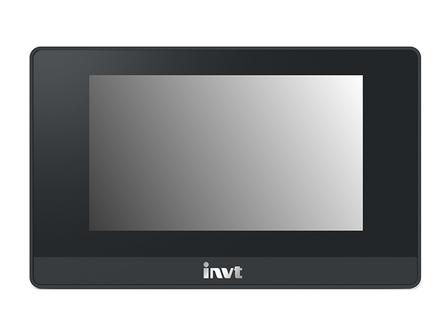

VS-Q经济型触屏
VK高端触屏
TBox物联网网关
一、触摸屏全系列分层选型（区分普通屏 / 物联网内置屏）
层级划分（由低端到高端）
VI-Q 新品经济型 ＜ VS-Q 通用经济型 ＜ VK 高端标准屏 ＜ VT 旗舰工业大屏
1、VI-Q 新一代经济型触摸屏（2025 新品，可选物联网扩展）
型号规则：VI-070QE / VI-070QS-G（G = 物联网款，支持 4G/WiFi 模块）
- 基础款（无物联网）VI-XXQE 4.3/7/10 寸，Cortex-A7 双核 1GHz，双 RS485 + 以太网，电阻触控，适合风机、小型单机，仅本地操作。
- 物联网款 VI-XXQS-G 机身预留无线卡槽，可插拔 4G 全网通 / WiFi 模块，无需外置网关，单机直接上云； 适配 TS600/IVC 全系列 PLC、DA200 伺服、GD 系列变频器一键通讯。
主流型号
VI-043QE（4.3 寸基础）、VI-070QS-G（7 寸物联网）、VI-102QS-G（10 寸物联网大屏）
2、VS-Q 主流经济型触屏（市面用量最大，原生物联网 G 后缀）
型号编码：VS – 尺寸 – 性能 – G（G = 内置物联网硬件）
- QE：低配无网口；QS：标准带以太网；QS-G：原生物联网触屏（自带 4G/WiFi 天线接口）
核心参数
处理器 1.2GHz，前面板 IP65，双隔离 RS485 + 以太网，支持 C 语言脚本、U 盘工程拷贝；
VS-XXQS-G 物联网款核心能力：
无需额外网关，插 4G 卡 / 连接工厂 WiFi 即可接入 IWoCloud；支持 PLC 远程上下载、历史曲线存储、故障微信推送、远程 VPN 透传INVT英…。
完整型号对照表
表格
| 型号 | 尺寸 | 联网能力 | 适用场景 |
|---|---|---|---|
| VS-043QE | 4.3 寸 | 仅串口，无网口 | 简易单机、无远程需求 |
| VS-070QS | 7 寸 | 有线以太网，无无线物联网 | 车间有线内网本地监控 |
| VS-070QS-G | 7 寸 | 4G/WiFi 双兼容物联网 | 单机设备、户外无网线设备 |
| VS-102QS-G | 10.1 寸 | 4G/WiFi 物联网 | 流水线集中操作台、多设备监控 |
| VS-156QS | 15.6 寸 | 有线以太网 | 大型控制柜集中监控 |
3、VK 高端工业标准触摸屏（无内置物联网，需搭配外置网关）
全系列金属外壳，宽温 – 20~60℃，多串口（最多 5 路 RS485），兼容第三方三菱 / 欧姆龙 / 西门子 PLC；
适合多仪表、多变频器复杂产线，如需远程上云必须搭配 TBox/ICA 网关，无内置无线卡槽INVT英…。
主流型号：VK2043、VK2070、VK2100（4.3/7/10 寸）
4、VT 旗舰工业大屏（10~15.6 寸电容多点触控）
电容多点触控、高清 1080P，SD 卡大容量存储，多网口隔离；
无原生物联网，适合锂电、机床高端设备，远程运维单独配工业网关。
二、物联网触屏 VS 普通触屏 选型分界
表格
| 对比项 | 普通触屏（VI-QE/VS-QS/VK/VT） | 物联网触屏（VI-QS-G / VS-QS-G） |
|---|---|---|
| 4G/WiFi | 无，必须外接网关 | 机身自带天线插槽，即插即用 |
| 柜体空间 | 仅屏幕安装位，额外导轨放网关 | 一套屏幕搞定 HMI + 网关，省空间 |
| 接线 | PLC→触屏→网关，二次布线 | PLC 直连触屏，单线布线 |
| 适用设备 | 车间固定有线内网、无需远程维护 | 独立单机、户外泵站、移动式机械、OEM 批量设备 |
| 成本 | 屏幕低价 + 网关额外成本 | 一体化，单台设备总成本更低 |
物联网触屏选型判断口诀
单台独立设备、需要远程手机监控、无厂房固定网线 → VS-QS-G / VI-QS-G 物联网触屏
整线多台 PLC 集中监控、固定有线车间、批量产线 → 普通 VK/VT 触屏 + 独立工业网关
三、独立工业物联网网关完整选型（分三大系列）
适合场景：多台 PLC 集中上云、原有设备改造（不想更换原有触摸屏）、无 HMI 控制柜、大型整线分布式采集。
1、TBox 迷你经济型网关（单机 / 2~3 台 PLC 改造首选）
- 接口：1×RS485 + 1× 以太网，支持 WiFi/4G 双版本；
- 功能：蓝牙本地调试、Modbus 多协议采集、VPN 远程透传、10M 本地缓存断网续传；
- 优势：体积小巧 DIN 导轨安装，成本最低，原有 IVC/TS600 设备改造首选；
- 适用：1~3 台 PLC 小型产线、存量旧设备低成本智能化升级INVT英…。
2、ICA417 多功能工业网关（主流通用款）
- 硬件：3 路以太网（1WAN+2LAN 交换机）+ 隔离 RS485/232，4G 全网通；
- 协议：Modbus RTU/TCP、InvtPLC 协议、三菱 FX/Q、西门子 S7-200SMART/1200；
- 能力：多设备同时采集、远程 OTA 网关升级、内网设备端口映射；
- 适用：中小型流水线 4~8 台 PLC 集中监控、工厂内网数字化改造INVT英…。
3、TCU1200 高端边缘计算网关（大型工厂 / 整线数字化）
四核 1.2G 处理器，2G 内存 + 16G 本地存储，4 路千兆网口 + 4 路 RS485，支持二次开发、OPC UA、本地数据清洗；
支持 EtherCAT/Profinet 总线设备采集、数字孪生对接、私有云部署；
适用：锂电、包装大型整线、全厂 MES 对接、需要本地边缘运算项目。
4、PLC 扩展式物联网卡（仅 TS63X 高端 PLC 专用）
TS600 系列 TS633/TS635 机身自带卡槽，直插TS-4G / TS-WiFi通讯卡，无需单独网关、无需额外导轨；
适用：新项目配套 TS63X EtherCAT 运动 PLC，极致节省柜体空间。
四、四大完整上云方案对比（快速选型）
表格
| 方案 | 硬件组成 | 柜体占用 | 最佳适用场景 |
|---|---|---|---|
| 物联网触屏一体化（VS-070QS-G） | 单台触屏 = HMI + 网关 | 仅屏幕开孔位，无额外导轨 | 单台独立设备、包装 / 供水 / 木工 OEM 单机、户外无网线设备 |
| TS63 PLC 内置物联网卡 | TS63X PLC + TS-4G/WiFi 卡 | 无额外硬件，直插 PLC 侧面 | 新项目配套 TS600 高端运控 PLC，多轴总线设备 |
| TBox 迷你网关 + 普通触屏 | 原有 VK/VS 普通屏 + TBox 网关 | 需要单独导轨位，增加接线 | 存量旧设备改造，不想更换原有触摸屏 |
| ICA417/TCU1200 独立网关 | 网关 + 多台 PLC + 多触屏 | 独立导轨，适合多设备组网 | 多条流水线、8 台以上 PLC 集中数字化、工厂 MES 对接 |
五、标准选型案例
案例 1：7 寸操作屏，户外供水单机，无厂房宽带，远程手机监控、远程改 TS621 PLC 程序
选型：VS-070QS-G（7 寸 4G 物联网触屏）
案例 2：原有 IVC2-3232MAT 流水线设备，保留原有 VK2070 触摸屏，低成本增加远程运维
选型：TBox 4G 迷你网关
案例 3：锂电多轴设备，配套 TS635 超薄 EtherCAT PLC，柜体空间狭小，需要 WiFi 车间远程调试
选型：TS635 PLC + TS-WiFi 物联网扩展卡
案例 4：整厂 5 条流水线、12 台 TS600 PLC，对接工厂 MES 系统，本地产量统计边缘计算
选型：TCU1200 高端边缘网关 + VK2100 大屏操作台
六、选型避坑要点
- VS-QE/VI-QE 低配触屏无以太网、无物联网扩展槽，无法远程上云；远程运维必须选 QS 标准款或 QS-G 物联网款；
- 物联网触屏 G 后缀才支持 4G/WiFi，普通 QS 仅有线以太网，不能插无线模块；
- TS-4G/WiFi 扩展卡仅 TS63X 系列 PLC 可用，TS61/TS62、老 IVC 全系列无法使用；
- TBox 仅支持少量 PLC 集中采集，8 台以上多设备组网直接升级 ICA417；全厂 MES、边缘计算需求选用 TCU1200；
- 4G 版本设备需配套工业物联网 SIM 卡，户外设备优先双 4G 备份网关，防止断网失联；
- 英威腾 IWoCloud 云平台基础设备管理免费，批量设备云组态、数字孪生、报表分析需付费企业版授权。
