科耐达 KNDELE LA167-B4 金属按钮完整选型手册
一、基础总览
- 定位：B4 系列对标施耐德 XB4，加厚重型金属基座、加长锁止螺栓、机械寿命 300 万次，防护 IP65，适配机床、重工、设备频繁操作场景；B2 为经济型，B4 是工业重载款。
- 统一安装开孔：Φ22mm，面板厚度 1~6mm；
- 通用电气参数：AC380V/DC250V，触点 10A，AC-15 3A/240V；LED 灯寿命 5 万小时；CCC、CE、RoHS 认证；
- 完整型号格式：LA167-B4-XXYY (电压后缀)
B4蘑菇急停
B4带灯平头
B4选择旋钮
二、型号编码完整拆解
1）头部功能代码 XX（区分按钮类型）
表格
| 代码 | 头部类型 | 结构特点 | 适用场景 |
|---|---|---|---|
| BA | 平头无灯自复 | 标准平圆金属外环，无 LED | 普通启停、点动 |
| BV | 平头带灯自复 | 内置 LED 透明灯罩 | 运行状态指示、远程可视启停 |
| BL | 凸头加高无灯自复 | 凸起加高按钮，易盲按 | 机床操作台、高频工位 |
| BW | 凸头加高带灯自复 | 加高头 + LED 指示灯 | 远距离操作面板 |
| BP | 带防水护罩平头 | 凸起防尘防水翻盖 | 粉尘、潮湿车间 |
| BT | Φ40 蘑菇急停（拉拔复位） | 红色大蘑菇，自锁按压，拉出复位 | 设备安全紧急停机 |
| BS | Φ40 蘑菇急停（旋转复位） | 按压自锁，旋转解锁 | 重工、大型设备 |
| BD | 短柄选择旋钮 | 2 档 / 3 档自锁 / 自复 | 手动 / 自动模式切换 |
| BG | 钥匙选择旋钮 | 带钥匙锁止，防误操作 | 设备权限管控 |
| BW 方 | 双联方头带灯按钮 | 绿红一体双按钮 | 面板紧凑启停一体 |
2）颜色代码（中间两位数字）
3 = 绿色（启动 / 允许）、4 = 红色（停止 / 急停）、5 = 黄色（预警 / 故障）、6 = 白色、7 = 蓝色（复位）、1 = 黑色旋钮柄
3）触点代码（末尾数字）
31=1NO 常开、42=1NC 常闭、11=1NO+1NC 一开一闭、20=2NO、02=2NC
4）带灯电压后缀（仅 BV/BW 带灯款）
3=AC/DC24V；5=AC220V
型号拆解示例
- LA167-B4-BA31：B4 重载平头无灯、绿色、1 常开启动按钮
- LA167-B4-BV423：平头带灯、红色、1 常闭、LED 24V 停止按钮
- LA167-B4-BT42：40mm 拉拔蘑菇急停、红色、1 常闭（安全强制 NC）
- LA167-B4-BD45：2 档自复旋钮、黑色手柄、1NO
三、全品类细分选型表
1. 无灯平头 BA 系列（基础启停）
表格
| 型号 | 颜色 | 触点 | 用途 |
|---|---|---|---|
| LA167-B4-BA31 | 绿 | 1NO | 设备启动、点动自锁 |
| LA167-B4-BA42 | 红 | 1NC | 停止回路切断 |
| LA167-B4-BA33 | 绿 | 1NO+1NC | 同时反馈启停信号至 PLC |
2. 带灯平头 BV 系列（LED 指示，分电压）
- 24V 控制柜：后缀 3；220V 交流柜：后缀 5 | 型号 | 颜色 | 触点 | 电压 | 场景 | |—-|—-|—-|—-|—-| |LA167-B4-BV313 | 绿 | 1NO|24V | 直流控制柜启动带灯 | |LA167-B4-BV423 | 红 | 1NC|24V | 停止带灯反馈 | |LA167-B4-BV515 | 黄 | 1NO|220V | 故障报警指示灯按钮 |
3. 加高凸头 BL/BW 系列（高频盲操作）
BL 无灯、BW 带灯；机床、冲压设备操作台优先选用
- LA167-B4-BL31：绿色加高无灯 1NO
- LA167-B4-BW423：红色加高带灯 24V 1NC
4. BP 带防水护罩按钮（粉尘 / 潮湿环境）
LA167-B4-BP31（绿护罩平头 1NO），水泥、纺织、户外设备防尘防水。
5. 蘑菇急停 BT/BS 安全款（强制规范）
安全回路必须选用 1NC 常闭触点，失效安全设计；
- BT 拉拔复位：LA167-B4-BT42（通用机床标配）
- BS 旋转复位：LA167-B4-BS42（大型重工、流水线）
- 钥匙急停 BS14：带钥匙锁定，防止无关人员复位。

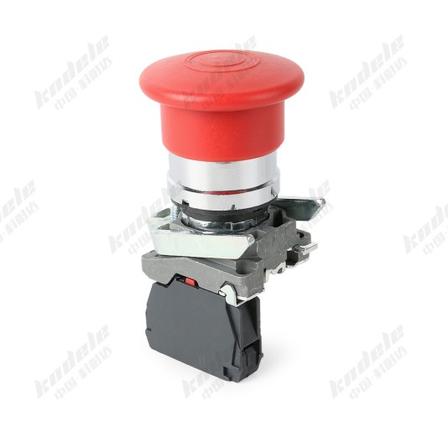

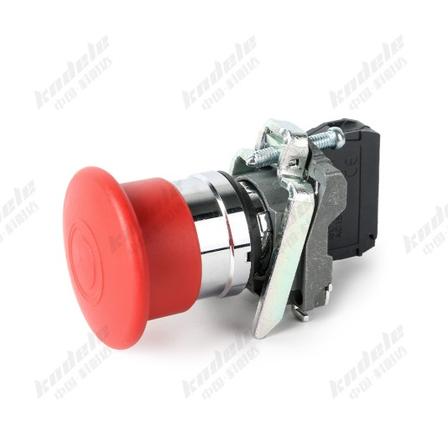

B4蘑菇急停实物
6. BD 选择旋钮（档位切换）
- BD41：2 档自锁（左 / 右保持），手动自动切换
- BD45：2 档自动复位（松手回中位），点动切换
- BD53：3 档自锁（手动 / 0 / 自动），多模式设备
7. BG 钥匙旋钮（权限管理）
LA167-B4-BG33：2 档钥匙自锁，只有钥匙才能切换设备运行模式。
8. BW 双联方头按钮（紧凑面板）
LA167-B4-BW8463：绿红一体双按钮带 24V 灯，节省面板开孔位。
四、通用触点底座 BE101-B4
B4 专用卡扣式触点底座，无需工具快速拆装，单底座 1 组触点，最多叠加 2 组底座（最大 2NO+2NC）：
- BE101-B4 1NO：常开底座
- BE102-B4 1NO+1NC：一开一闭复合底座 底座兼容全系列 B4 头部，可自由组合触点数量。
五、B4 与 B2 系列核心区别（选型分界）
表格
| 对比项 | B4 重载系列（LA167-B4） | B2 经济型（LA167-B2） |
|---|---|---|
| 基座结构 | 加厚金属锁片、加长防松螺栓，抗震动 | 普通标准金属环，简易固定 |
| 机械寿命 | 300 万次 | 100 万次 |
| 防护等级 | IP65，重工粉尘环境稳定 | IP65，常规轻载设备 |
| 适配场景 | 机床、冲压、流水线、频繁点动、震动控制柜 | 暖通、风机、简易单机、低频操作设备 |
| 价格 | 偏高 | 更低 |
选型判断：每日启停＞千次、机床 / 冲压、震动大设备 → B4；普通风机水泵低频操作 → B2。
六、成套选型标准案例
案例 1：冲压机床启动按钮，高频操作无灯 24V 控制柜
需求：绿色加高凸头、常开点动
型号：LA167-B4-BL31
案例 2：流水线停止带灯按钮，DC24V，需要停止信号反馈 PLC
型号：LA167-B4-BV423
案例 3：设备安全急停，拉拔复位，安全回路常闭
型号：LA167-B4-BT42
案例 4：机床手动 / 自动切换，松手回中位 2 档旋钮
型号：LA167-B4-BD45
案例 5：纺织车间粉尘环境启动按钮，带防水护罩
型号：LA167-B4-BP31
七、选型避坑要点
- 急停必须 1NC 常闭，严禁选用 NO 常开触点，符合机械安全 GB 标准；
- 带灯按钮核对电压后缀：3=24V、5=220V，电压不匹配直接烧毁 LED；
- B4 底座与 B2 底座不能通用，不可混用头部与底座；
- 震动大、频繁点动设备必须选 B4，B2 长期高频易松动失效；
- 如需两路独立信号，叠加 2 个 BE101-B4 触点底座，最大 2NO+2NC；
- 高温、潮湿、粉尘车间优先 BP 带护罩款，提升使用寿命；
- 替代施耐德 XB4 时，B4 型号编码可直接一一对应替换，开孔、底座兼容。
