科耐达 KNDELE LA167-B2 22mm 按钮完整选型手册
基础总览
- 全称：LA167-B2 系列，安装开孔 Φ22mm，金属外环，防护 IP65，对标施耐德 XB2，工控控制柜标准按钮
- 通用参数：额定 AC380V、DC250V；触点 10A，阻性 AC-15 3A/240V；机械寿命 300 万次，电气 100 万次；符合 GB14048.5、IEC60947-5-1Kenaida El…
- 完整型号格式：LA167-B2-XXYY
B2平头自复按钮实物
一、型号分段解码（核心选型规则）
1. 头部外观代码（XX）
表格
| 代码 | 按钮头部类型 | 外观说明 | 典型用途 |
|---|---|---|---|
| BA | 平头无灯自复 | 平圆金属边，无 LED 灯 | 启动、点动、复位 |
| BV | 平头带灯自复 | 透明灯罩内置 LED | 运行状态反馈、启停指示 |
| BL | 凸头（高头）无灯自复 | 凸起按钮，易按压 | 频繁操作工位 |
| BW | 凸头带灯自复 | 高头 + LED 指示灯 | 远距离可视启停 |
| BT | 蘑菇头急停（拉拔复位） | Φ40 红色蘑菇，自锁，拉出复位 | 设备紧急停机安全回路 |
| BD | 选择旋钮开关 | 2 档 / 3 档自锁旋钮 | 手动 / 自动切换、档位选择 |
2. 尾部触点 + 颜色代码（YY）
颜色代号（行业通用）
3 = 绿色（启动）、4 = 红色（停止 / 急停）、5 = 黄色（预警 / 故障）、6 = 白色、7 = 蓝色
触点代号（数字末尾）
31=1NO 常开；42=1NC 常闭；11=1NO+1NC 一开一闭；20=2NO 两常开；02=2NC 两常闭
完整型号拆解示例
- LA167-B2-BA31：平头无灯、绿色、1 常开（标准启动按钮）
- LA167-B2-BV413：平头带灯、红色、1 常开、LED 电压 AC/DC24V
- LA167-B2-BT42：40mm 蘑菇急停、红色、1 常闭（安全急停强制 NC）
- LA167-B2-BD45：两档选择旋钮、红色、左右自动复位
二、全品类细分选型表
1. 无灯自复平头 BA 系列（最常用）

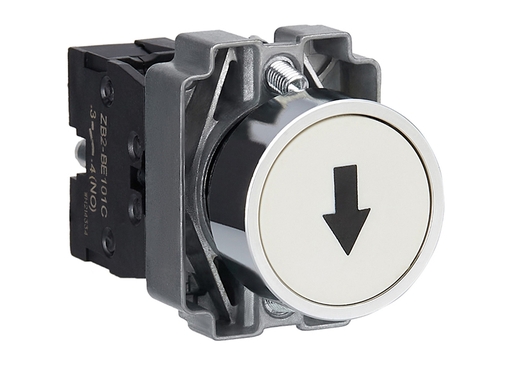

BA平头符号按钮
表格
| 型号 | 颜色 | 触点 | 应用场景 |
|---|---|---|---|
| LA167-B2-BA31 | 绿 | 1NO | 设备启动、点动 |
| LA167-B2-BA42 | 红 | 1NC | 停止按钮 |
| LA167-B2-BA33 | 绿 | 1NO+1NC | 启停一体逻辑按钮 |
2. 带灯平头 BV 系列（内置 LED，分电压）
灯电压后缀：3=24V AC/DC；5=220V AC

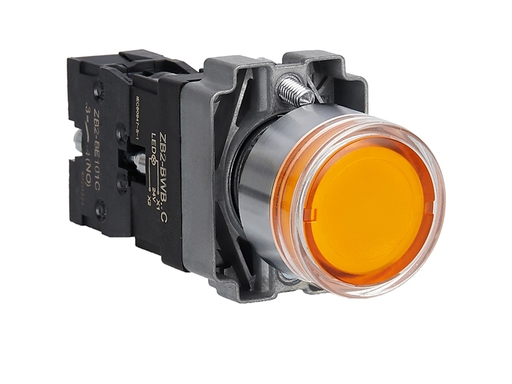

BV带灯平头按钮
表格
| 型号 | 颜色 | 触点 | 电压 | 用途 |
|---|---|---|---|---|
| LA167-B2-BV313 | 绿 | 1NO | 24V | 24V 直流控制柜启动带灯 |
| LA167-B2-BV423 | 红 | 1NC | 24V | 停止带灯 |
| LA167-B2-BV515 | 黄 | 1NO | 220V | 交流柜故障报警指示 |
3. 凸头高头 BL/BW 系列（便于盲操作）
- BL31：绿色无灯凸头 1NO；BW313：绿色带灯凸头 24V 1NO 适用：机床操作台、流水线高频操作工位
4. 蘑菇头急停 BT 系列（安全强制规范）
仅红色、自锁按压，必须选用 1NC 常闭触点（安全回路规范）
标准型号：LA167-B2-BT42（红蘑菇、1NC、拉拔复位）
选型要点：急停回路只用常闭，断开触发停机，杜绝常开失效风险
5. BD 选择旋钮开关（档位切换）
- BD41：2 档自锁（左 / 右保持），1NO
- BD45：2 档自动复位（松手回中），1NO
- BD53：3 档自锁（手动 / 0 / 自动），1NO+1NC 适用：手动自动切换、设备模式选择
三、触点底座 BE101-B2 通用说明
配套触点底座统一型号 BE101-B2，可自由叠加 1~2 组触点（最多 2NO+2NC）：
- BE101：单组触点（1NO 或 1NC）
- BE102：双组复合触点（1NO+1NC） 安装：头部 + 底座卡扣拼接，无需工具快速组装
四、选型核心判定步骤（一步到位）
步骤 1：确定操作类型
- 点动启停 → BA 平头无灯 / BV 带灯
- 高频易按压 → BL 凸头
- 设备紧急停机 → BT 蘑菇急停
- 模式档位切换 → BD 选择旋钮
步骤 2：是否需要 LED 指示灯
- PLC / 接触器状态反馈、远程可视 → BV/BW 带灯，确认控制回路电压（24V/220V）
- 单纯点动无指示需求 → BA/BL 无灯，成本更低
步骤 3：颜色规范（工控标准）
- 绿色 3：启动、运行、允许
- 红色 4：停止、急停、故障停机
- 黄色 5：预警、待机、故障报警
- 蓝色 7：复位、清零
- 白色 6：备用、手动模式
步骤 4：触点数量选型
- 简单启停自锁回路 → 1NO（31）
- 安全停止 / 急停回路 → 1NC（42）
- 同时反馈运行 + 停止信号给 PLC → 1NO+1NC（11）
- 双路独立信号输出 → 2NO（20）
五、标准成套选型案例
案例 1：普通水泵启动按钮（24V 控制柜，无灯点动）
需求：绿色、常开点动
型号：LA167-B2-BA31
案例 2：风机停止带灯按钮（DC24V，停止反馈）
需求：红色、常闭、24VLED 指示灯
型号：LA167-B2-BV423
案例 3：机床安全急停（强制常闭蘑菇头）
型号：LA167-B2-BT42
案例 4：流水线手动 / 自动切换旋钮，松手回中位
型号：LA167-B2-BD45
六、选型避坑要点
- 急停按钮严禁选用 NO 常开触点，必须 BT42（1NC），符合机械安全规范；
- 带灯按钮务必核对控制电压：3 后缀 = 24V 交直流，5 后缀 = AC220V，电压错直接烧毁 LED；
- B2 全系统一 Φ22 开孔，不能与 25mm 按钮互换面板；
- 密闭潮湿环境优先 B2 金属外环 IP65，防尘防水优于塑料经济型按钮；
- 如需两路独立信号，底座可叠加两组触点，最大支持 2NO+2NC；
- 替代施耐德 XB2 时，直接同型号代码替换（BA/BV/BT 对应 XB2BA/XB2BW/XB2BT）。
