明纬（MEAN WELL）全系列产品完整介绍

明纬 1982 年成立，全球标准化开关电源龙头企业，功率覆盖0.5W～30000W，共 12 大产品线、上万款标准机型，广泛配套工业自动化、LED 照明、医疗、储能、通信、安防、轨道交通设备，全系列具备完整安规认证、3～5 年标准质保明纬(广州…。

产品线分为八大核心大类：机壳型 AC-DC 工业电源、DIN 导轨电源、LED 驱动、医疗电源、适配器 / 基板电源、DC-DC 转换、充电 / 逆变系统、系统机架式特种电源，下面分系列详细说明。

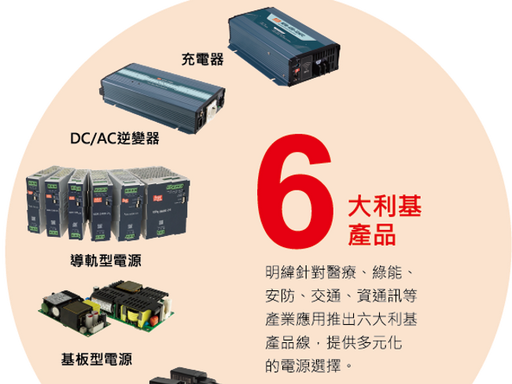

明纬六大基础产品线分类

一、机壳型 AC-DC 工业电源（自动化设备主力，控制柜内置）

金属封闭外壳，标准开孔壁挂安装，是 PLC、伺服、变频器配套最常用电源，功率 15W～30kW，分经济型、薄型、高性能 PFC、超高功率四大梯队。

1. 经济型基础款（3 年保固，低成本 OEM）

  1. LRS 系列（超薄爆款） 替代老款 SE/S，厚度仅 30mm，功率 35～350W，24V 工业标准输出，无风扇静音，自动化风机、包装、木工设备标配。 型号：LRS-35/50/75/100/150/200/350
  2. SE 系列（经典通用） 100～1500W，宽压输入、全保护，老设备改造存量最大机型，适合对厚度无要求的标准控制柜。
  3. RS 单组 / RD 双组 / RT 三组 / RQ 四组 多电压多路输出，仪器设备同时提供 5V/12V/24V 多路直流。

2. 高性能 PFC 系列（5 年质保，工业高端设备）

内置主动式功率因数校正，低谐波、高稳定，适配伺服、多轴运动设备、通信设备。

  1. HRP/HRPG 系列 75～1000W，HRPG 带冗余并联功能，200% 峰值功率，冲击负载适配；
  2. RSP 系列（1U 超薄机架款） 750～3000W，机身高度仅 41mm，机柜密集堆叠，可多台并联扩容；
  3. UHP/NLP 超薄高效 极致薄机身、超高功率密度，高端紧凑型设备专用。

3. 超高功率三相工业电源（储能 / 充电设备）

RST/SHP 系列 5kW～30kW

三相 380V 输入，内置 PFC，支持多机并联，用于储能变流器、直流快充、大型测试设备、数据机房供电，SHP-30K 为单体 30kW 旗舰机型明纬。

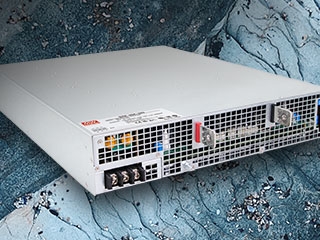

SHP-30K 30kW大功率工业电源

二、DIN 导轨式安装电源（工控控制柜导轨专用）

标准 35mm DIN 导轨卡扣安装，体积小巧、模块化排布，适配 PLC、触摸屏、传感器供电，功率 10W～960W，分经济型、高功率、DC-DC 导轨转换、UPS 后备模块四大类。

1. AC-DC 导轨主电源

  1. XDR 系列（新款超薄经济型，5 年保） 10～240W，窄面宽设计，同功率比 EDR 更薄，自动化小型控制柜首选（XDR-75/120/240）；
  2. EDR 系列（经典通用） 经济型主力，20～480W，无风扇、低功耗，普通单机自动化；
  3. DRP/HDR 高性能款 HDR 内置 PFC，DRP 高功率 480/960W，多伺服整线、大功率 IO 柜使用。

2. 导轨配套功能模块（系统配套）

  • DRDN 冗余模块：两台电源并联冗余，不间断供电；
  • DUPS 直流后备模块：搭配电池实现短时 UPS，设备断电安全停机；
  • DDR 导轨 DC-DC 转换器：24V 转 5V/12V，传感器、仪表分压供电。

三、LED 驱动电源（照明亮化专用，恒压 / 恒流双路线）

分室内塑胶款、户外 IP65/IP67 防水金属款，覆盖 8W～1000W，支持 0-10V、PWM、DALI 三合一调光明纬企业。

  1. 室内恒压灯带款 LPV/LPH：IP30 塑胶外壳，12/24V 灯带、面板灯；
  2. 户外防水 XLG/ELG 系列（主流）：IP67 铝壳，25～600W，道路、洗墙灯、景观亮化；
  3. 高压输入 HVG 系列：180～528V 宽三相单相输入，厂房高电压工业照明、植物生长灯；
  4. 恒流小板 LDD/NLDD：小功率灯珠内置驱动，灯具内置基板式。

四、医疗认证电源（医疗设备专用，60601-1 安规，2×MOPP 隔离）

全部通过医疗安全认证，低漏电流、低电磁干扰，5 年质保，适配监护仪、理疗设备、手术室器械。

  1. MSP 系列机壳医疗电源（100～1600W） 内置主动 PFC，金属机壳，大型医疗设备；
  2. GSM 插墙医疗适配器（6～60W） 插墙式桌面医疗设备、便携式仪器；
  3. MDS/MDD 基板 DC-DC 医疗转换模块：设备内部多路隔离供电。

五、适配器 & 基板型电源（设备内置 / 外置桌面供电）

1. 插墙 / 桌面适配器（GST/GSM 系列）

6～150W，Level VI 六级能效，无风扇，工控人机、小型检测设备外置供电；GSM 为医疗级适配器，GST 通用工业款，分美插 U、欧插 E 两种插头明纬(广州…。

2. 基板裸板电源（无外壳，设备内置焊接）

  1. IRM/IRP 基板 AC-DC：1～60W，PCB 焊接，小型仪器内置；
  2. DC-DC 基板模块：隔离稳压，多电压隔离输出，抗干扰强。

六、DC-DC 直流转换电源（直流母线隔离调压）

输入 12/24/48/110/300V 直流，隔离降压 / 升压，适配储能、铁道、光伏、车载设备，安装形式有机壳、导轨、基板三类MEAN WELL。

  1. SD 系列机壳 DC-DC：工业设备 24V 转 5V/12V，隔离抗雷击；
  2. DDR/RSD 导轨 DC-DC：控制柜导轨安装，光伏储能专用 DDRH 高压直流输入；
  3. RSD 铁道认证系列：EN50155 铁道标准，轨道交通车载设备。

七、电池充电器、DC-AC 逆变器（储能、后备、移动设备）

1. 电池充电机（BC 系列）

25～1200W，三段式充电（恒流 / 恒压 / 浮充），铅酸、锂电池通用，AGV 小车、储能电池组、UPS 电池柜充电；

2. DC-AC 正弦波逆变器（NTS/NEU 系列）

150～3000W，直流转 220V 交流，移动设备、户外工程机械、光伏离网系统；

3. 模块化大功率充放电系统（ERS/ERG）

1400W/5000W 模块化电源，支持 CC/CV 恒流恒压，CAN 总线上位监控，储能、电池老化测试设备专用，最多 64 台并联组网。

八、系统机架式、特种行业专用电源

1. 19 英寸机架式模块电源（NCP/CMU 系统）

标准机房机架安装，24/48V 通信电源、二合一电源 + 充电器，5G 基站、服务器机房、储能机柜；配套 CMU2 系统监控模组，CAN 总线远程监测、调压、均流明纬。

2. KNX 楼宇智能电源

智能建筑总线专用 KNX 电源，楼宇自控、智能家居调光控制；

3. 铁道 / 光伏 / 安防特种电源

宽温、防浪涌、高压输入定制机型，配套工业自动化、新能源整套解决方案。

九、自动化行业选型快速匹配（PLC / 伺服配套）

  1. 小型单机控制柜（IVC/TS600 / 三菱 FX5U / 西门子 S7-1200） 导轨款：XDR-120/240（24V 5A/10A）；空间紧凑选 LRS-100 机壳电源；
  2. 多轴伺服整线（DA200/MR-J5 伺服） 大功率导轨 DRP-480、HRPG-600 并联冗余，保障瞬时峰值电流；
  3. 户外泵站 / 移动设备 整机内置 BC 充电机 + NTS 逆变器，搭配 HLG 防水 LED 驱动做现场照明；
  4. 医疗设备产线配套 MSP 医疗电源、GSM 医疗适配器，满足设备出口安规要求。

十、产品线核心区分速记

  1. 机壳 LRS/HRP：控制柜壁挂，大功率伺服、整机主供电；
  2. XDR/EDR 导轨：DIN 卡扣安装，PLC、触摸屏、传感器标准供电；
  3. XLG/HLG：户外防水 LED 照明驱动；
  4. MSP/GSM：医疗设备专用，低漏电流医疗安规；
  5. BC/ERS 充电机：锂电池、AGV、储能电池组充电；
  6. DDR/RSD DC-DC：直流母线隔离转换、光伏 / 铁道车载设备。

十一、选型避坑要点

  1. 导轨电源优先 XDR 新款，厚度更窄、5 年质保，EDR 为老款经济型仅 3 年；
  2. 伺服冲击负载必须选 HRPG/DRP 带 200% 峰值功率机型，禁止普通 LRS 长期重载；
  3. 户外设备必须选用 IP67 防水 XLG/HLG，不可用室内 LRS/EDR；
  4. 医疗设备严禁使用普通工业电源，必须 MSP/GSM 医疗认证系列；
  5. 多台电源并联扩容优先带均流功能 HRPG、RSP 系列，普通 LRS 不支持并联。
