施耐德 EasyPact LC1N 接触器 + LRN 热继电器完整选型指南
一、基础定位区分
- LC1N：国产经济型接触器，替代老款 CJX2，性价比高；适配风机、水泵、普通流水线、暖通设备；只能搭配 LRN 系列热继插接，不可混用 LRD施耐德电气
- LRN：配套 LC1N 专用插接式热继，带过载 + 缺相保护，手动 / 自动复位可调；国产经济型，温度耐受、电气寿命弱于 LRD
- 层级对比：LC1R（最低端）＜LC1N（中端民用 / 轻工） ＜LC1D（工业重载）

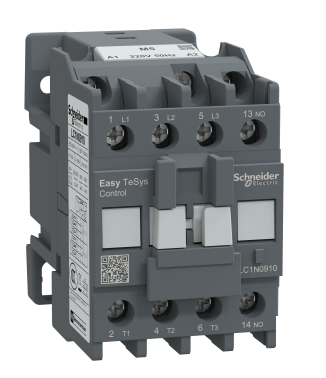

二、LC1N 型号完整解码（示例：LC1N09M7N / LC1N25BDN）
分段释义
- LC1N：EasyPact 经济型接触器系列
- 数字：AC-3 400V 额定电流 (A)：06/09/12/18/25/32/40/65/80/95
- 01/10/004：内置辅助触点（默认 10=1NO 常开；01=1NC 常闭；004=4 极 2NO+2NC）
- 线圈电压代码
交流线圈（后缀 7）
B7=AC24V、E7=AC48V、F7=AC110V、M7=AC220V、Q7=AC380V
直流线圈（后缀 BD）
BD=DC24V、ED=DC48V、FD=DC110V
5. N：国产标准螺钉端子（标配后缀）
举例：
- LC1N18M7N：18A 三极、AC220V 线圈、内置 1 常开
- LC1N32BDN：32A 三极、DC24V 直流线圈
极数说明
- 3 极（默认）：三相电机、三相加热主流
- 4 极 LC1Nxx004：单相大功率加热管、零线分断回路
三、380V 三相电机功率 —LC1N 匹配速查表（AC-3 常规启停）
表格
| 电机功率 | 额定电流 Ie | 标准 LC1N 型号 | 适配 LRN 热继 |
|---|---|---|---|
| 0.75kW | 2A | LC1N06 | LRN06N(1~1.6A) |
| 1.1kW | 2.6A | LC1N06 | LRN07N(1.6~2.5A) |
| 1.5kW | 3.5A | LC1N06 | LRN08N(2.5~4A) |
| 2.2kW | 4.8A | LC1N06 | LRN10N(4~6A) |
| 3kW | 6.2A | LC1N09 | LRN12N(5.5~8A) |
| 4kW | 8.3A | LC1N09 | LRN14N(7~10A) |
| 5.5kW | 11A | LC1N12 | LRN16N(9~13A) |
| 7.5kW | 15A | LC1N18 | LRN21N(12~18A) |
| 11kW | 22A | LC1N25 | LRN32N(23~32A) |
| 15kW | 30A | LC1N32 | LRN32N(23~32A) |
| 18.5kW | 36A | LC1N40 | LRN35N(30~38A) |
| 22kW | 42A | LC1N65 | LRN36N(34~46A) |
| 30kW | 58A | LC1N65 | LRN50N(48~65A) |
| 37kW | 72A | LC1N80 | LRN63N(63~80A) |
| 45kW | 85A | LC1N95 | LRN100N(80~104A) |
四、LC1N 选型工况放大规则
- AC-3 普通风机 / 水泵（每小时启停＜300 次）：按上表直接匹配
- AC-4 重载：点动、正反转、冲床、空压机、启停＞300 次 / 小时：接触器放大一档 例：7.5kW 标准 LC1N18，频繁正反转选 LC1N25
- 密闭控制柜＞50℃高温、多接触器并排密集安装：强制升一档选型，降容使用
- 电容补偿回路：LC1N 无专用电容接触器，必须换 LC1DK 系列

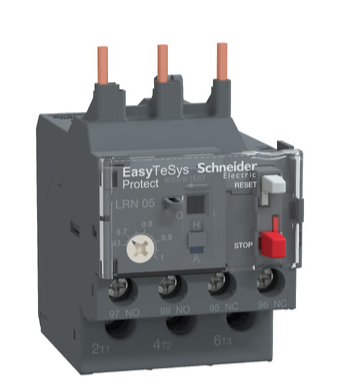

五、LRN 热继选型核心规则（官方插接匹配表）
1. LRN 整定范围 + 适配 LC1N 框架（施耐德官方）施耐德电气
表格
| 热继型号 | 整定电流范围 (A) | 可插接接触器 |
|---|---|---|
| LRN01N | 0.10~0.16 | LC1N06~N38 |
| LRN02N | 0.16~0.25 | LC1N06~N38 |
| LRN03N | 0.25~0.40 | LC1N06~N38 |
| LRN04N | 0.40~0.63 | LC1N06~N38 |
| LRN05N | 0.63~1.0 | LC1N06~N38 |
| LRN06N | 1.0~1.6 | LC1N06~N38 |
| LRN07N | 1.6~2.5 | LC1N06~N38 |
| LRN08N | 2.5~4.0 | LC1N06~N38 |
| LRN10N | 4.0~6.0 | LC1N06~N38 |
| LRN12N | 5.5~8.0 | LC1N09~N38 |
| LRN14N | 7.0~10 | LC1N09~N38 |
| LRN16N | 9.0~13 | LC1N12~N38 |
| LRN21N | 12~18 | LC1N18~N38 |
| LRN32N | 23~32 | LC1N25/N32 |
| LRN35N | 30~38 | LC1N40 |
| LRN36N | 34~46 | LC1N65 |
| LRN50N | 48~65 | LC1N65 |
| LRN63N | 63~80 | LC1N80 |
| LRN100N | 80~104 | LC1N95 |
2. 整定原则（必看）
电机额定电流必须落在 LRN 可调区间中间段；若额定电流接近区间上限，直接升一档热继，防止正常负载误跳闸。
例：4kW 电机 Ie=8.3A，LRN14N 上限 10A 临界，升级 LRN16N (9~13A) 更稳定。
3. LRN 功能说明
- 双重保护：过载反时限 + 三相缺相快速脱扣；
- 1NC 常闭触点串接触器线圈，过载直接停机；1NO 常开触点接 PLC 报警；
- 侧面拨码：手动复位（检修用）/ 自动复位（远程控制柜）；
- 仅适配 LC1N，无法插接 LC1D，二者底座结构不通用。
六、LC1N 配套常用附件
- LA1DN 辅助触点模块：1NO+1NC，自锁、运行信号反馈；
- LADRC 浪涌吸收器：并联线圈，抑制反向电动势保护 PLC 输出；
- LC2N 机械互锁模块：两台 LC1N 做电机正反转，防止电源短路；
- LA2DN 延时头：星三角降压启动通电 / 断电延时。
七、标准成套选型实例
案例 1：4kW 水泵，普通启停，AC220V 控制线圈
电机 Ie=8.3A
接触器：LC1N09M7N
热继：LRN16N（9~13A）
案例 2：7.5kW 冲床，频繁正反转 AC4 工况，DC24V 控制
标准 LC1N18，重载放大一档 LC1N25BDN
热继：LRN32N（23~32A）
案例 3：15kW 风机，AC380V 线圈，常规平稳运行
接触器：LC1N32Q7N
热继：LRN32N
案例 4：37kW 空压机，密闭高温柜体，放大一档
标准 LC1N80，高温升级 LC1N95M7N
热继：LRN100N
八、选型避坑重点
- 严禁 LC1N 配 LRD、LC1D 配 LRN，底座不匹配，无法插接安装；
- 变频驱动电机一般不配置 LRN，变频器自带电子过载保护；
- LRN 只做过载 / 缺相保护，短路保护必须前端配 D 曲线断路器（OSMC32N/NSC）；
- 直流控制回路只能选 BD 直流线圈，AC 线圈通直流会直接烧毁；
- LC1N 无内置脉冲输出，需要步进 / 伺服脉冲控制必须选 LC1D 晶体管 PLC 方案；
- 重载工业、频繁启停、船舶 / 机床严苛工况，放弃 LC1N，直接升级 LC1D；
- LC1N95 以内均可插接 LRN，更大电流无配套插接热继，需外置独立热继。
九、LC1N vs LC1D 选型分界
表格
| 对比项 | LC1N+LRN | LC1D+LRD |
|---|---|---|
| 定位 | 轻工业、暖通、普通水泵、预算优先 | 机床、空压机、重载、频繁启停工业设备 |
| 电气寿命 | 较低 | 更长，AC4 重载耐受强 |
| 热继 | 仅 LRN，国产经济型 | LRD 全系列，认证齐全、温域宽 |
| 特殊附件 | 基础互锁、延时头 | 全套 MX/MN 分励、更多工艺附件 |
| 线圈 | 交直流齐全 | 交直流齐全，进口 / 国产双版本 |
| 价格 | 更低 | 偏高 |
选型判断：普通风机、暖通、简易流水线、预算有限 → LC1N；机床、冲压、频繁正反转、高温重载 → LC1D。
