施耐德 Osmart NSC 塑壳断路器完整选型指南
NSC 是国产经济型 OEM 专用塑壳，定位低于 EZD，主打机床、纺织、注塑、风机水泵单台设备配套；体积紧凑、价格最低，仅基础保护，无智能通讯，分 60/100/160/250/400/630 六大壳架，电流 15~630A。

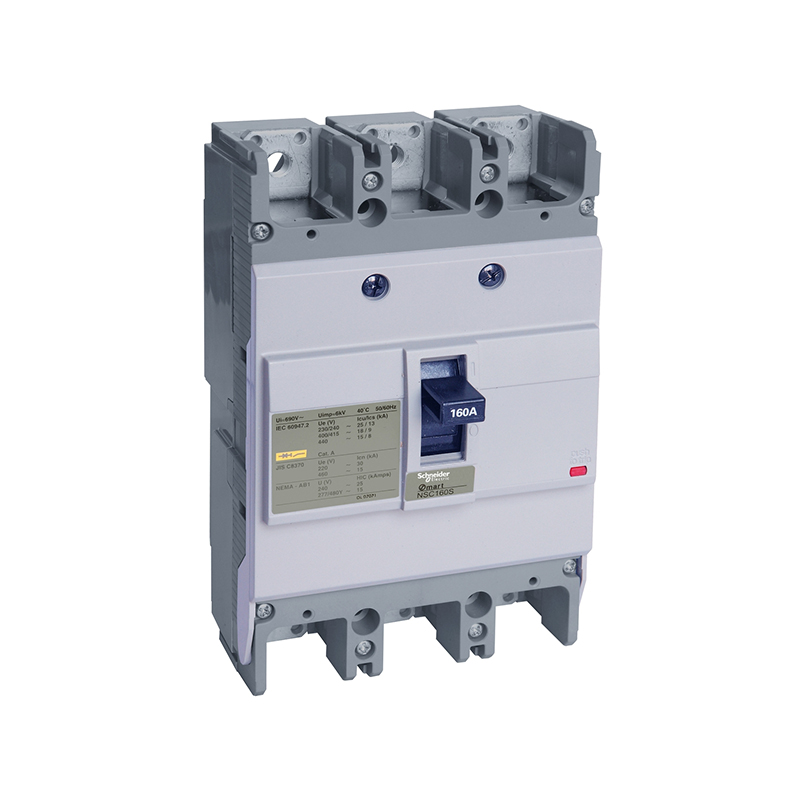

NSC整机外观
NSC250实物
一、完整型号解码（示例：NSC160S3160N / NSC100S3075MA）
分段规则
- NSC：Osmart 国产经济型塑壳系列
- 数字：壳架额定电流（60/100/160/250/400/630）
- 分断代号（400V Icu） 表格代号分断电流适用场景E7.5kA小型单机、电缆长、短路电流极小B10kA简易设备、小型风机S18kA绝大多数机床、水泵、OEM 标配（首选）K35kA车间变压器近、进线短路电流大、400/630 壳架专用
- 极数：3=3P 三相三线；4=4P 三相四线
- 后两位数字：额定工作电流 In
- 末尾后缀
- N：TMD 热磁脱扣（配电线路保护，标配）
- MA：单磁脱扣（电机专用，躲过启动冲击）
- N = 固定式板前接线（NSC 无插入式底座）
型号拆解举例
- NSC100S3063N：壳架 100、18kA、3P、63A、配电热磁保护
- NSC250S3200MA：壳架 250、18kA、3P、200A、电机单磁保护
- NSC630K4630N：壳架 630、35kA、4P、630A、配电电子脱扣
二、壳架全参数对照表
表格
| 壳架 | 分断档位 | 额定电流 In (A) | 脱扣类型 |
|---|---|---|---|
| NSC60 | E(7.5k) | 15/20/25/30/40/50/60 | 仅 TMD 配电 |
| NSC100 | E/B/S | 30/40/50/63/75/80/100 | TMD 配电、MA 电机 |
| NSC160 | E/B/S | 80/100/125/160 | TMD 配电、MA 电机 |
| NSC250 | E/B/S | 160/200/225/250 | TMD 配电、MA 电机 |
| NSC400 | S/K | 320/350/400 | ETS 电子三段配电（无 MA） |
| NSC630 | S/K | 500/630 | ETS 电子三段配电（无 MA） |
三、脱扣器选型（配电 / 电机严格区分）
1. TMD 热磁脱扣（后缀 N，线路配电）
两段固定保护：长延时过载 Ir=In；瞬时短路 Ii=10In，不可调节
适用：控制柜进线、照明、加热、变频器电源、普通配电回路
2. MA 单磁脱扣（后缀 MA，电机专用，仅 60~250 壳架）
无热过载保护，只有短路电磁保护，瞬时 Ii=13×In，完美躲过电机 7~8 倍启动电流，不会启动误跳
重要提醒：电机回路配 NSC MA，前端必须搭配热继电器 LRD 做过载保护，MA 只防短路
3. ETS 电子脱扣（400/630 大电流壳架）
三段可调：长延时 Ir、短延时 Isd、瞬时 Ii，可实现上下级选择性保护，厂区总进线使用
四、极数选择规则
- 3P（3d）：三相三线纯动力电机、无 220V 控制回路，节省柜体空间，设备电机回路 90% 选用
- 4P（4d）：三相四线、带零线控制电源、需要漏电保护、TN-S 配电系统；NSC4P 统一 3d（N 极只分断、无过载保护）
五、漏电保护方案（NSC 无一体式 Vigi）
NSC 不能下端外挂一体式漏电模块，两种漏电实现方式：
- 小型设备：断路器后端加装漏电继电器 + 分励 MX
- 有接地触电风险：上游换 EZD/NSX（自带一体式 Vigi）
六、配套可用附件（仅基础附件，无智能通讯）
- AX 辅助触点：分合闸状态反馈 PLC
- AL 故障报警触点：过载 / 短路跳闸信号输出
- MX 分励脱扣：消防切非、远程急停断电
- MN 欠压脱扣：低压失压保护设备
- 延伸旋转手柄：柜门外部操作开关
- 挂锁装置：检修防误合闸
七、NSC vs EZD 选型分界（核心区分）
表格
| 对比项 | NSC Osmart | EZD EasyPact |
|---|---|---|
| 定位 | OEM 单台机床 / 设备配套，最低预算 | 厂房二级配电、商铺工程 |
| 分断上限 | 最大 35kA (K 型) | 最大 50kA (S 型) |
| 一体式漏电 | 不支持，只能外置漏保继电器 | 支持 EL 一体式漏电跳闸 |
| 脱扣可调 | 100-250 热磁固定；400/630 电子可调 | 400/630 电子可调，100-250 固定 |
| 安装方式 | 仅固定式，无插入底座 | 固定式 N、插入式 P 双选 |
| 通讯模块 | 无 Modbus、无计量 | 无智能通讯 |
| 价格 | 最低 | 中等 |
| 适用场景 | 注塑机、风机、水泵、单台自动化设备配套 | 厂房配电柜总 / 分路、商铺进线 |
选型判断口诀
单台机床、设备出厂配套、预算最低、不需要漏电 → NSC
厂房配电房、商铺进线、需要一体式漏电、高分断 50kA、需要插拔维护 → EZD
八、标准选型案例
案例 1：30kW 三相水泵电机，380V，机床设备配套，18kA 分断
电机额定≈60A，电机专用 MA 脱扣
型号：NSC100S3063MA
案例 2：设备控制柜总进线，160A 三相四线配电回路
型号：NSC160S4160N
案例 3：车间总进线 400A，变压器近、短路电流大 35kA
型号：NSC400K3400N
案例 4：小型风机 60A，短路电流小 7.5kA 经济型
型号：NSC60E3060N
九、选型避坑要点
- 电机回路必须选 MA 后缀，普通 TMD 配电脱扣会电机启动瞬间误跳闸；MA 无过载保护，必须配热继电器
- NSC 全系无插入式底座，频繁检修、需要快速更换断路器只能选 EZD
- 整机需要一体式漏电保护，不能用 NSC，更换 EZD160/250 EL 漏电款
- NSC60 壳架无 MA 电机脱扣，60A 以内电机最小选用 NSC100 壳架 MA
- 400/630 壳架只有电子脱扣，无 MA 电机型号，大电机分路建议 250 壳架
- 环境密闭高温柜体，额定电流放大一档选型
- 无智能电能计量、Modbus 通讯需求才选 NSC；需要智能监控升级 CVS/NSX
