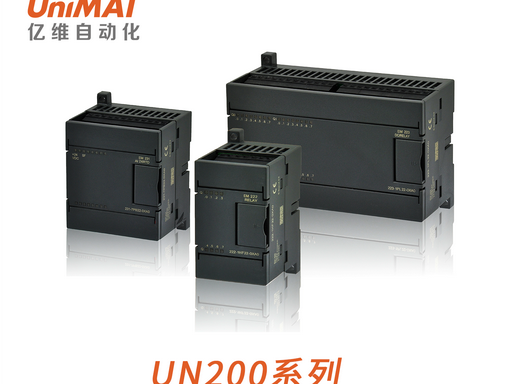

亿维 UN200（老款经典兼容 S7-200）完整选型手册

前置区分说明

  1. UN200 老款：2006 年上市，硬件 1:1 兼容西门子 S7-200（CPU221/222/224/226），扩展模块 EM221/222/223/231/232/235/277 通用，软件用STEP 7-Micro/WIN，无以太网口，双 RS485（PPI/MODBUS/ 自由口）；
  2. UN200 SMART：新款替代款，带网口，兼容 SMART 200，本文只讲老款 UN200；
  3. 定位：小型单机、包装、暖通、水处理、OEM 设备，完美替换停产 S7-200。

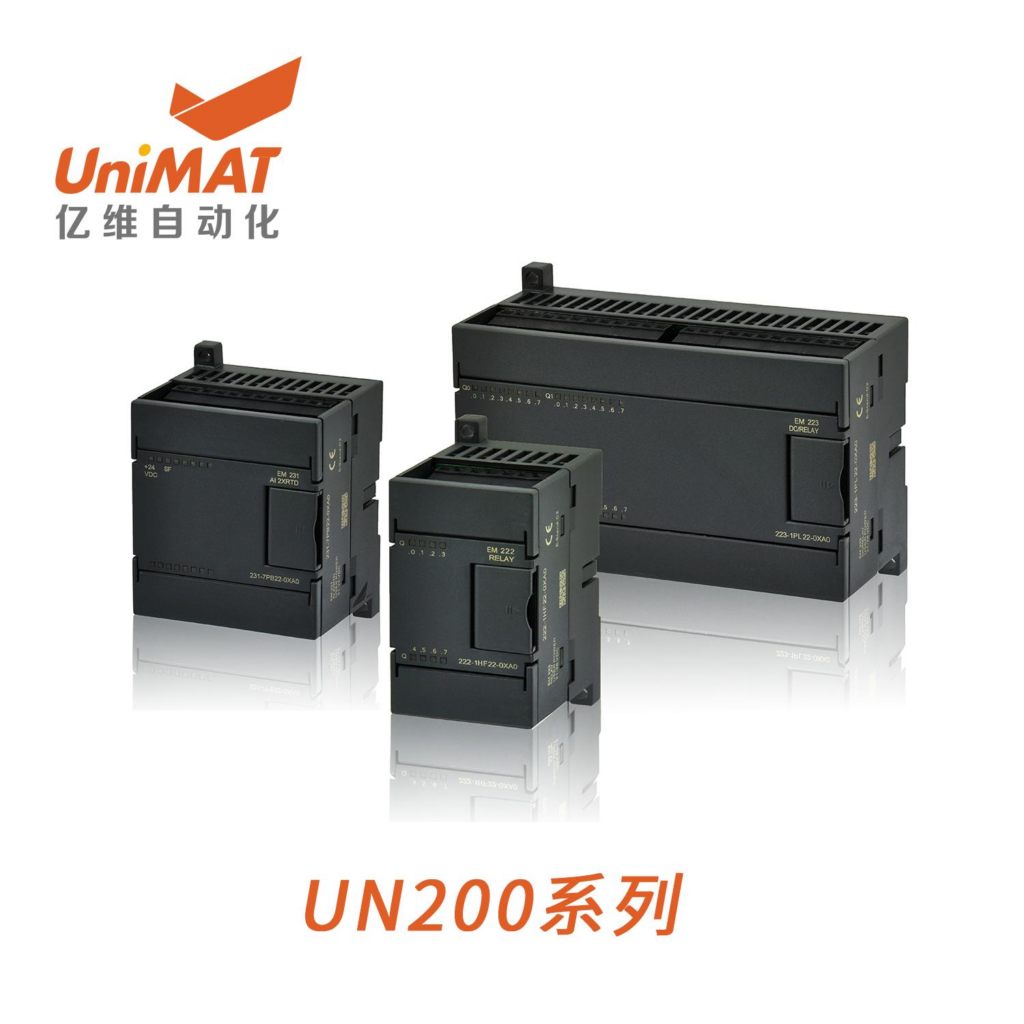

亿维UN200老款CPU

一、CPU 型号完整解码

型号格式：UN 22X-XX

  1. UN221/222/224/226：本体 IO 与存储分级
  2. 后缀输出类型：
    • R：继电器输出（AC220V 电磁阀、接触器，低速，无脉冲）
    • T：晶体管 DC24V 输出（高速脉冲，步进 / 伺服专用）

全系列 CPU 核心参数对照表

表格

型号本体 DI/DO程序 / 数据存储最大扩展模块高速脉冲通讯口适用场景
UN2216DI/4DO4K/2K0（不可扩展）无1×RS485简易单机、点位极少、无模拟量
UN2228DI/6DO4K/2K2 个 EM 扩展无1×RS485小型设备，少量模拟量采集
UN22414DI/10DO8K/8K7 个 EM 扩展2 路 20KHz 脉冲（T 型）2×RS485通用主流、多模拟量、变频器 Modbus 通讯
UN224XP14DI/10DO12K/10K7 个 EM 扩展2 路 100KHz 高速脉冲2×RS485步进伺服、高精度定位、多 PID
UN22624DI/16DO16K/10K7 个 EM 扩展2 路 20KHz 脉冲（T 型）2×RS485多点位流水线、多仪表通讯、复杂逻辑

选型第一步判断规则

  1. 无需扩展 IO、仅简单启停 → UN221
  2. 需要 1~2 块模拟量模块 → UN222
  3. 绝大多数设备、带变频器、温控仪表 Modbus 通讯 → UN224（最常用）
  4. 步进 / 伺服定位、高速计数、高精度运动 → UN224XP
  5. 整机 DI/DO 超 30 点、多路模拟量、多串口仪表 → UN226

输出选型关键（R/T 区分）

  1. UN22XR 继电器输出 触点 5A，可驱动 AC/DC 负载；无高速脉冲，不能控制步进伺服；适合风机水泵、普通电磁阀。
  2. UN22XT 晶体管输出 DC24V 漏型，自带高速脉冲输出；必须驱动步进 / 脉冲伺服、高频高速计数场景。

二、数字量扩展 EM 模块（1:1 兼容西门子 EM22X）

1. EM221 数字输入模块（仅 DI）

  • UN EM221 8DI：8 路 24VDC 输入
  • UN EM221 16DI：16 路 24VDC 输入 用途：光电、接近开关、按钮采集

2. EM222 数字输出模块（仅 DO）

  • UN EM222 8R：8 路继电器输出
  • UN EM222 8T：8 路晶体管 DC24V 输出 用途：指示灯、电磁阀、接触器

3. EM223 混合输入输出（DI+DO）

  • UN EM223 4DI/4R：4 入 4 继电器出
  • UN EM223 8DI/8R：8 入 8 继电器出
  • UN EM223 8DI/8T：8 入 8 晶体管出 点位均衡设备首选，节省模块数量。

三、模拟量扩展 EM 模块（温控、压力、液位采集）

1. EM231 模拟量输入 AI

  1. UN EM231 4AI：4 路通用模拟量（0~10V / 4~20mA），常规压力、液位、流量计
  2. UN EM231 TC：4 路热电偶 J/K/T 型，加热炉测温
  3. UN EM231 RTD：4 路 PT100/PT1000 热电阻，水温、环境测温

2. EM232 模拟量输出 AO

UN EM232 2AO：2 路 0~10V/4~20mA 输出，变频器给定、比例调节阀控制

3. EM235 混合模拟量 AI/AO（一体机省空间）

UN EM235 4AI+1AO：4 路输入 + 1 路输出，小型设备 1 块搞定采集 + 调节

四、通讯专用扩展模块

EM277 Profibus-DP 从站模块 UN EM277

功能：UN200 作为 DP 从站对接 S7-300/400/1500，工业总线组网；

适用：多设备整线集中控制、老 DP 系统改造。

五、通讯功能说明（老 UN200 无以太网）

  1. 本体 1~2 路 RS485 端口（PORT0/PORT1），协议全兼容：
    • PPI：编程下载、触摸屏通讯
    • MODBUS-RTU 主站 / 从站：变频器、温控仪、仪表
    • 自由口：自定义串口协议（条码枪、打印机）
  2. UN224/226 双串口优势：一路触摸屏，一路多台变频器 Modbus 互不冲突。

六、存储与附件选型

  1. EEPROM 存储卡：程序备份、整机复制程序批量 OEM；
  2. 电池卡：延长 V 区、定时器掉电保持时间（默认内置短期保持）；
  3. 端子盖板、扩展总线延长电缆（机柜分层布局）。

七、完整选型步骤（标准流程）

  1. 统计整机总 DI/DO 点数 → 确定本体 CPU 大小（221/222/224/226）
  2. 判断是否需要脉冲控制步进伺服 → 选 T 晶体管输出，否则 R 继电器
  3. 统计模拟量路数（压力 / 温度 / 调节阀）→ 匹配 EM231/232/235
  4. 计算扩展模块数量：UN222 最多 2 块，224/226 最多 7 块，不可超上限
  5. 多变频器 / 仪表：优先 UN224/226 双 485 口
  6. 需要 Profibus 组网：追加 EM277 模块

八、标准选型实例

案例 1：小型水泵设备，8DI/6DO，无模拟量、无伺服

需求：不可扩展、简单启停

CPU 型号：UN221-0R

案例 2：包装机，16DI/12DO，2 路 4-20mA 压力采集，单变频器 Modbus

本体 14DI/10DO，外加 EM223 4DI/4R、EM231 4AI

CPU：UN224-0R（继电器，无伺服）

案例 3：输送设备带 2 台步进电机，1 路 PT100 测温，多台变频器

需要高速脉冲、双串口、热电阻采集

CPU：UN224XP-0T（晶体管脉冲）

扩展：EM231 RTD、EM223 8DI/8T

案例 4：整线点位多，40DI/30DO，多路温控，对接 300PLC DP 总线

CPU：UN226-0R

扩展：EM221×2、EM222、EM231 TC、EM277 DP 模块

九、选型避坑要点

  1. UN221不能接任何扩展模块，点数多直接升级 UN222 起步；
  2. 只有 T 晶体管 CPU 支持高速脉冲，R 继电器款无法驱动步进伺服；
  3. UN200 老款无以太网口，需要网口上下载、Modbus TCP 必须换 UN200 SMART；
  4. 扩展模块总数不能超限：222 最大 2 块，224/226 最大 7 块；
  5. EM235 自带 4AI+1AO，点位少优先选它，比单独 EM231+EM232 成本更低；
  6. 对接老西门子 DP 总线才需要 EM277，普通 Modbus 仪表不需要；
  7. 软件仅支持 STEP 7-Micro/WIN，不能用 TIA 博图；新款 SMART 才支持 Micro/WIN SMART。

十、UN200 老款 vs UN200 SMART 区分选型

表格

对比项老款 UN200（UN22X）新款 UN200 SMART（UN288）
网口无以太网自带 RJ45 网口，Modbus TCP、PUT/GET
编程软件Micro/WIN（老版）Micro/WIN SMART
脉冲最高UN224XP 100KHz最高 100KHz，信号板扩展脉冲
扩展上限UN224/226 最多 7 个 EM最多 6 个扩展模块 + SB 信号板
总线仅 DP 从站 EM277原生以太网，无需额外 DP 模块

适用判断：老设备替换 S7-200、无网口需求 → UN200 老款；新项目、需要网口上下载、远程监控 → UN200 SMART
