亿维 UN1200 系列 PLC 完整选型手册（对标西门子 S7-1200，博图 TIA 编程）
一、系列定位总览

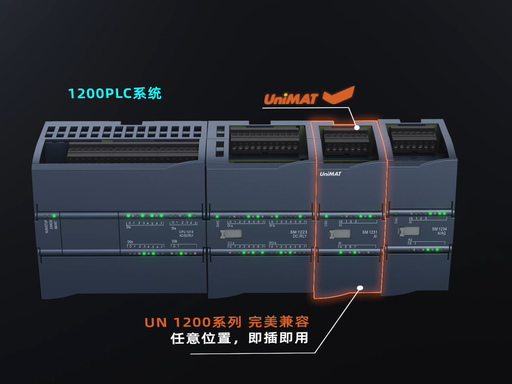

UN1200 是亿维新一代紧凑型高性能小型 PLC，硬件、软件、背板扩展 1:1 兼容西门子 S7-1200，使用 TIA 博图软件编程，原生支持 Profinet、Modbus TCP、高速脉冲运动控制；
产品线层级（由低到高）：
UN120 微型 → UN200 SMART 小型 → UN1200 高性能紧凑型 → UN300 中型模块化
适用场景：包装机械、锂电设备、数控、多轴伺服、智能产线、水处理、新能源储能、需要 Profinet 实时总线的自动化项目。
核心优势：
- 标配 RJ45 Profinet 以太网，支持 Web 服务器、远程程序下载；
- 顶部 SB 信号板 + 右侧 SM 信号模块双重扩展，灵活增减 IO；
- 晶体管款支持 4 路 100KHz 高速脉冲、AB 相正交计数、电子凸轮；
- 模拟量采用 24 位工业级采样芯片，13~16bit 采集精度；
- 40Mbps 高速隔离背板总线，扩展模块即插即用，防呆端子设计深圳市亿维…；
- FLASH 永久掉电保持，数据保存 10 年，无需备用电池。
UN1200整机系列
UN1200 CPU本体
二、CPU 完整型号解码与参数对照表
型号格式：CPU 1214C DC/DC/DC
- 1211C/1214C/1215C/1217C：本体 IO、存储、性能分级
- 供电区分：
- DC/DC/DC：DC24V 供电、晶体管输出（支持高速脉冲、伺服定位）
- AC/DC/RLY：AC220V 市电、继电器输出（无高速脉冲，普通电磁阀 / 接触器）
全系列 CPU 核心参数
表格
| CPU 型号 | 本体 DI/DO | 程序存储 | 最大扩展能力 | 高速脉冲 | 通讯标配 | 适用场景 |
|---|---|---|---|---|---|---|
| CPU1211C | 6DI/4DO | 75KB 程序2MB 装载存储 | 最多 3 块 SM 模块 + 1 块 SB | 晶体管款 4 路 100KHz 脉冲 | 1×Profinet 网口 | 简易单机、点位少、1~2 轴伺服、预算有限 |
| CPU1214C（项目主流） | 14DI/10DO | 150KB 程序4MB 装载存储 | 最多 8 块 SM 模块 + 1 块 SB | 4 路 100KHz 单相 / 2 路 AB 相 100KHz | 1×Profinet+1×RS485 CM1241 插槽 | 通用设备、多模拟量、4 轴以内伺服、多仪表 Modbus |
| CPU1215C | 14DI/10DO | 300KB 程序8MB 装载存储 | 最多 8 块 SM+3 个通讯模块 | 4 路 100KHz 脉冲，支持电子凸轮 | 双 Profinet 网口 + RS485 插槽 | 多机组网、分布式 IO、复杂工艺、多轴联动 |
| CPU1217C（高端运动款） | 14DI/10DO | 400KB 程序10MB 装载存储 | 最多 8 块 SM+3 个通讯模块 | 6 路 100KHz 高速脉冲，闭环运动 | 双 Profinet+RS485 插槽 | 8 轴以内伺服、锂电 / 数控高精度定位 |
输出选型关键区分
- RLY 继电器输出（AC 供电款） 干触点 2A，可驱动 AC220V 接触器、指示灯；无高速脉冲输出，不能控制步进 / 脉冲伺服，仅做普通逻辑启停。
- DC 晶体管输出（DC/DC/DC） DC24V 漏型输出，本体自带高速脉冲、高速计数、运动控制功能；必须用于步进、脉冲伺服、高频定位场景。
三、SB 顶部信号板（所有 CPU 仅支持 1 块，不占用右侧 SM 扩展槽）
SB 小板安装在 CPU 正面顶部，低成本补充少量 IO、串口，无需加装大型 SM 模块
- 数字量 SB
- SB1223 2DI+2DO：补充少量输入输出点位
- 模拟量 SB（小量程采集）
- SB1231 1AI：单路 4~20mA/0~10V 压力液位采集
- SB1232 1AO：单路模拟量输出，变频器给定
- SB1231 RTD：1 路 PT100 热电阻测温
- SB1231 TC：1 路 J/K 热电偶测温
- 通讯 SB（扩展 RS485 Modbus）
- SB1241 RS485：扩展独立串口，接触摸屏、多台变频器，不占用网口
四、SM 右侧扩展信号模块（1211 最多 3 块，1214/15/17 最多 8 块）
1. SM122X 数字量 IO 模块
- SM1221 8DI：8 路 24VDC 数字输入（光电、接近开关）
- SM1222 8DQ DC：8 路晶体管输出；SM1222 8DR：8 路继电器输出
- SM1223 16DI/16DQ：16 入 16 出高密度混合模块，大批量点位节省柜位

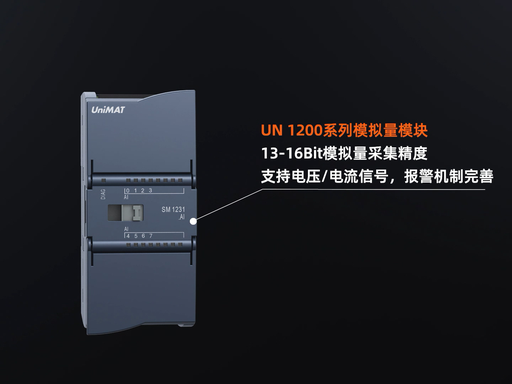

2. SM1231 模拟量输入 AI（压力、流量、温度采集）
- SM1231 4AI：4 路通用电压 / 电流模拟量，13bit 精度，常规采集首选
- SM1231 8AI：8 路通用模拟量，多路流量 / 压力批量采集
- SM1231 4RTD / 8RTD：4/8 路 PT100/PT1000 热电阻模块（水温、环境测温）
- SM1231 4TC / 8TC：4/8 路 J/K/T/E 型热电偶（加热炉高温测温）
3. SM1232 模拟量输出 AO
SM1232 2AQ：2 路模拟量输出，比例调节阀、变频器 PID 给定
4. SM1234 AI/AO 混合一体
SM1234 4AI+2AQ：小型设备一套模块完成采集 + 调节，性价比高于分开 AI+AO

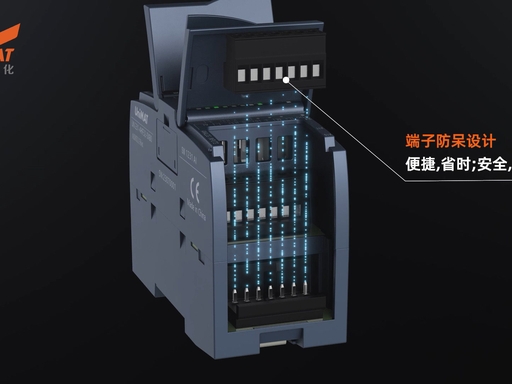

SM扩展模块防呆端子

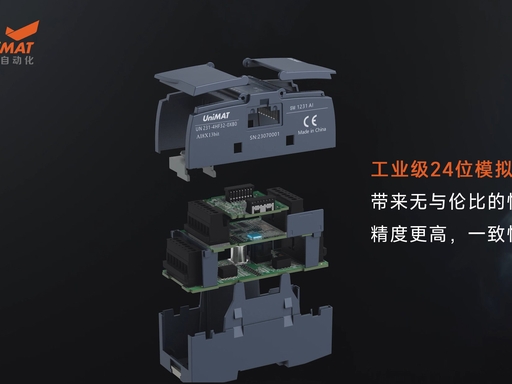

模拟量模块拆解
五、CM 通讯扩展模块（1214 及以上支持，最多 3 块）
- CM1241 RS485/422 独立光电隔离串口，支持 Modbus-RTU 主 / 从站、自由口协议，对接变频器、温控仪、条码枪，不占用 CPU 自带 SB 串口。
- CM1243-5 Profibus-DP 主站 对接老款 DP 仪表、第三方 DP 远程 IO、老 UN300/UN200 EM277 从站，兼容旧产线改造。
- CP1242-7 GPRS 物联网通讯模块 4G 远程上下载程序、设备云监控、远程故障诊断，适合无人值守设备。
六、完整标准化选型步骤
步骤 1：统计整机总 DI/DO 点数
- IO≤14 点、仅 1~2 轴伺服、预算有限 → CPU1211C
- IO 14~100 点、4 轴以内伺服、多路模拟量采集、多 Modbus 仪表 → CPU1214C（项目 90% 首选）
- 多点位整机、双网口组网、分布式远程 IO、复杂工艺 → CPU1215C
- 多轴高精度伺服、电子凸轮、闭环运动控制 → CPU1217C
步骤 2：运动控制需求判定
- 无步进 / 脉冲伺服，仅接触器、电磁阀 → AC/DC/RLY 继电器款
- 有步进、脉冲伺服、高速定位、电子凸轮 → DC/DC/DC 晶体管款
步骤 3：模拟量采集规划
- 仅 1~2 路测温 / 压力 → SB 顶部信号板，无需加装 SM 模拟量模块
- ≥4 路压力、多路 PT100 / 热电偶 → 右侧 SM1231 系列专用温度 / 模拟量模块
- 小型设备同时需要采集 + 输出 → SM1234 4AI+2AO 混合模块
步骤 4：通讯需求规划
- 仅触摸屏 + 少量变频器：CPU1214 自带 RS485 插槽，配 CM1241 即可
- 多台变频器（＞8 台）、多温控仪表：额外加 SB1241 串口，三路通讯互不冲突
- 老厂房 DP 总线改造：选配 CM1243-5 DP 主站模块
- 远程云监控、无人值守设备：选配 CP1242-7 4G 物联网模块
步骤 5：扩展数量上限约束
- CPU1211C：最多 3 块 SM 扩展模块 + 1 块 SB 信号板
- CPU1214C/1215C/1217C：最多 8 块 SM 扩展模块 + 1 块 SB 信号板 + 最多 3 个 CM 通讯模块
七、标准成套选型实例
案例 1：小型包装机，12DI/8DO，2 轴步进电机，2 路压力 4-20mA 采集，24V 控制柜供电
CPU：CPU1211C DC/DC/DC
扩展：SB1231 1AI + SM1234 4AI+2AQ（满足压力采集 + 调节阀输出）
案例 2：流水线设备，60DI/40DO，6 路 PT100 测温，8 台变频器 Modbus，Profinet 对接上位机组态
CPU：CPU1214C DC/DC/DC
数字扩展：SM1223×3（16DI/16DQ）
温度模块：SM1231 8RTD
通讯：CM1241 RS485（接变频器）
案例 3：锂电设备 8 轴伺服，双网口多机组网，16 路热电偶高温采集，分布式远程 IO
CPU：CPU1217C DC/DC/DC
模拟量：SM1231 8TC ×2
通讯：CM1243-5 DP 主站（对接远程 IO）
八、UN1200 / UN200 SMART / UN300 选型分界对比
表格
| 对比项 | UN200 SMART（UN288）小型 | UN1200 高性能紧凑型 | UN300 中型模块化机架 |
|---|---|---|---|
| 编程软件 | Micro/WIN SMART（老 200 体系） | TIA 博图（1200/1500 体系） | STEP7 V5.x/ TIA 博图 |
| 总线能力 | 仅 Modbus TCP、RS485 | 原生 Profinet 实时总线、DP、4G 物联网 | MPI/DP 主站、以太网，多机架扩展 |
| 运动控制 | 最高 4 路 60KHz 脉冲，无电子凸轮 | 最高 6 路 100KHz 脉冲、电子凸轮、闭环定位 | 不擅长多轴脉冲运动，总线伺服为主 |
| 最大扩展 | 6 块 SM+1 块 SB | 8 块 SM+3 通讯模块 | 本地 8 + 扩展双机架合计 24 模块 |
| 适用场景 | 简易单机、无实时总线、预算偏低 | 中小型自动化、多轴伺服、Profinet 组网、智能设备 | 上千点大型整线、水处理、冶金、分布式 DP 远程 IO |
选型判断：新项目需要博图编程、Profinet 实时以太网、多轴脉冲伺服、高精度模拟量采集，优先选择UN1200；简易单机、预算有限选 UN200 SMART；大型上千点整线、多机架分布式控制选用 UN300。
九、选型避坑核心要点
- CPU1211C 扩展上限仅 3 块 SM 模块，IO、模拟量需求多直接升级 1214C；
- 只有 DC 晶体管 CPU 支持高速脉冲运动控制，RLY 继电器款无法驱动步进 / 脉冲伺服；
- SB 信号板仅能安装 1 块，数字、模拟、串口小板只能三选一，多路通讯需加装 CM1241；
- 通用 AI 模块无法精准测温，PT100、热电偶必须选用专用 SM1231 RTD/TC 温度模块；
- UN1200 完全兼容西门子 S7-1200 硬件，老设备替换可直接插拔替换，程序少量修改即可使用；
- 所有 CPU 标配 Profinet 网口，支持 Web 页面查看设备运行状态，无需额外上位软件；
- 背板总线 40Mbps 高速隔离，扩展模块建议预留 20% 余量，避免总线负载过高卡顿。
